通気方式図・吹出口取付け・冷温水管保温・屋内消火栓の加圧送水装置の改善策

正解

解き方

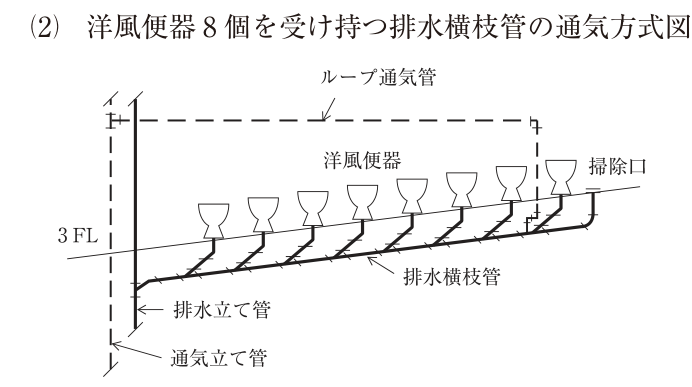

1. (2) ループ通気方式では、通気管は最上流の器具排水管が排水横枝管に接続された直後の下流側から立ち上げて通気立て管に接続する（図はこのとおり）。ただし、大便器及びこれと類似の器具が8個以上接続される排水横枝管では、ループ通気管だけでは下流側の器具の封水が保護できないので、最下流の器具排水管が接続された直後の排水横枝管の下流側から逃し通気管を立ち上げ、通気立て管（又はループ通気管）に接続する（SHASE-S206給排水衛生設備規準）。図には逃し通気管が無い。

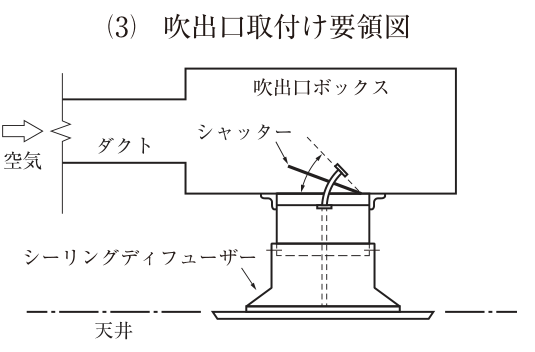

2. (3) 吹出口ボックス内のシャッター（風量調整用の羽根）は、ボックスに入った気流をすくい込む向きに開くと、気流がネックの片側に押し付けられて吹出口から均一に吹き出さず（片吹き・偏流）、風量の調整もしにくく騒音の原因にもなる。図では羽根の軸がネックの奥側（下流側）にあり、羽根がダクト側（上流側）に向かって開いて気流をすくい込む形になっているので、軸を上流側にして羽根が下流側へ開く向きに改める。なお、公共建築工事標準仕様書・標準図にはシャッターの向きの規定はなく、この判断は気流の偏りの考え方による。

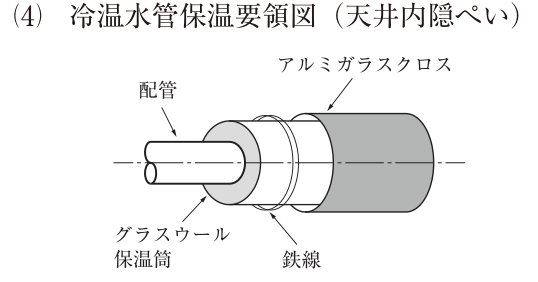

3. (4) 冷温水管は冷水が流れるときに表面が露点温度を下回るので、保温材の外側に防湿層が必要である。公共建築工事標準仕様書（機械設備工事編）第2編 表2.3.3（保温の種別による材料及び施工順序）では、天井内・パイプシャフト内のグラスウール保温は「保温筒→鉄線→ポリエチレンフィルム→アルミガラスクロス」で、ポリエチレンフィルムは1/2重ね以上に巻く（同3.1.3(6)）。図はポリエチレンフィルムが抜けている。

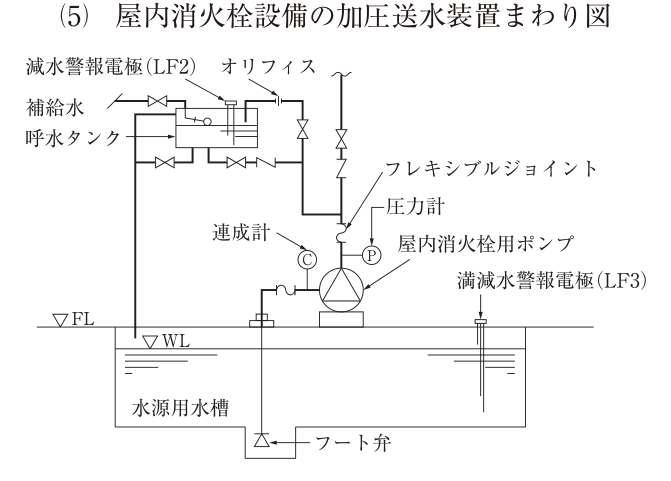

4. (5) 屋内消火栓設備の加圧送水装置（ポンプ方式）には、呼水装置（水源の水位がポンプより低い場合）、水温上昇防止用の逃し配管、ポンプの性能を試験するための配管（性能試験配管）を設ける（消防法施行規則第12条、加圧送水装置の基準（平成9年消防庁告示第8号））。図には呼水タンク・呼水管・逃し配管（オリフィス付き）・圧力計・連成計・フート弁はあるが、性能試験配管が無い。性能試験配管はポンプ吐出側の逆止弁の一次側から分岐し、流量計と流量調整弁を設けて、定格負荷運転時のポンプの性能が試験できるようにする。
