平成30年度問題1 設問1(ロ)論点：設備機器重要度 B未着手

ポンプ2台の並列運転時の1台当たりの水量

これは1級管工事施工管理技士第二次検定平成30年度（2018年12月2日（日）実施）問題1 設問1(ロ)の問題です。論点は「設備機器」（重要度B・解答の形は記述・穴埋め）。採点すると、解き方 3 手順・引っかけの指摘が読めます。

(イ)の並列運転の場合、1台当たりのポンプの水量〔L/min〕を記入しなさい。

【問題1】次の設問1及び設問2の答えを解答欄に記述しなさい。

〔設問1〕(1)に示す図について、(イ)及び(ロ)の答えを解答欄に記入しなさい。

(イ) 図−1に示す特性のポンプを、図−2のように2台同時に並列運転した場合の揚程曲線を記入しなさい。ただし、抵抗曲線は変化しないものとする。

(ロ) (イ)の並列運転の場合、1台当たりのポンプの水量〔L/min〕を記入しなさい。

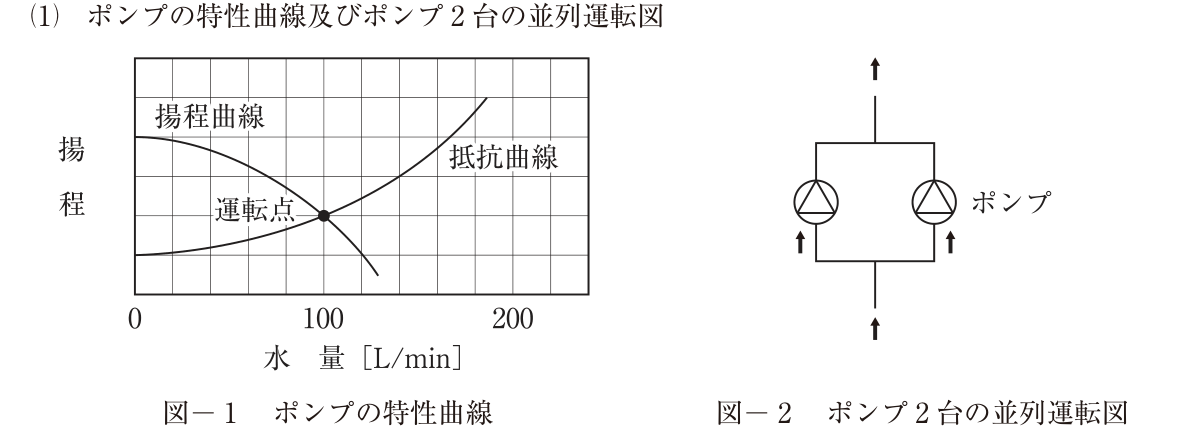

(1) ポンプの特性曲線及びポンプ2台の並列運転図。図−1 ポンプの特性曲線：横軸は水量〔L/min〕で0・100・200の目盛り（格子は20L/minごと、右端は240L/min）、縦軸は揚程（数値の目盛りなし、格子は6段）。揚程曲線は水量0で下から4段目の高さから右下がりに下がり、水量約130L/minで下から0.5段ほどの高さまで下がる。抵抗曲線は水量0で下から1段目の高さから右上がりに上がり、水量約185L/minで下から5段目の高さに達する。揚程曲線と抵抗曲線は水量100L/min・下から2段目の高さの点で交わり、この点に「運転点」と示されている。図中の文字：揚程曲線、抵抗曲線、運転点、揚程、水量〔L/min〕。図−2 ポンプ2台の並列運転図：下から上がる1本の管が2本に分かれ、それぞれにポンプが1台ずつ入り、上で再び1本に合流して上へ送り出す（矢印はすべて上向き）。図中の文字：ポンプ。

解答欄

正解

(ロ) 並列運転時の1台当たりのポンプの水量	70 L/min（70L/min・約70L/min・約70 も正解）

解き方

(イ)で描いた並列運転の揚程曲線（1台の揚程曲線の水量を各揚程で2倍にした曲線）と抵抗曲線の交点が、並列運転時の運転点である。
図−1の格子で読むと、1台の揚程曲線は60L/minで約3.2段、70L/minで約3.0段、80L/minで約2.7段。並列運転の揚程曲線は合計水量140L/minで約3.0段になる。抵抗曲線は130L/minで約2.7段、140L/minで約3.0段なので、両曲線は合計水量約140L/min、揚程約3段で交わる（図を拡大して曲線を読み取り、補間して求めると138〜140L/min）。
2台は同じ揚程で運転して合計水量を等分するので、1台当たりの水量は140÷2＝70L/minとなる。1台の揚程曲線を揚程約3段で読んでも約70L/minで一致する。

引っかけ：交点の約140L/minは2台の合計なので、そのまま答えない。単独運転の運転点100L/minより1台当たりの水量は少なくなり、合計も200L/minにはならない（抵抗曲線が右上がりで、水量が増えると揚程が上がるため）。
