冷凍サイクルとモリエ線図

正解

正解：(1) 過程①→②は、蒸発器における変化である。

解き方

1. モリエ線図（p-h線図）では、低圧で比エンタルピーが増加する水平な過程が蒸発、右上がりの過程が圧縮、高圧で比エンタルピーが減少する水平な過程が凝縮、比エンタルピー一定で圧力が下がる垂直な過程が膨張である。

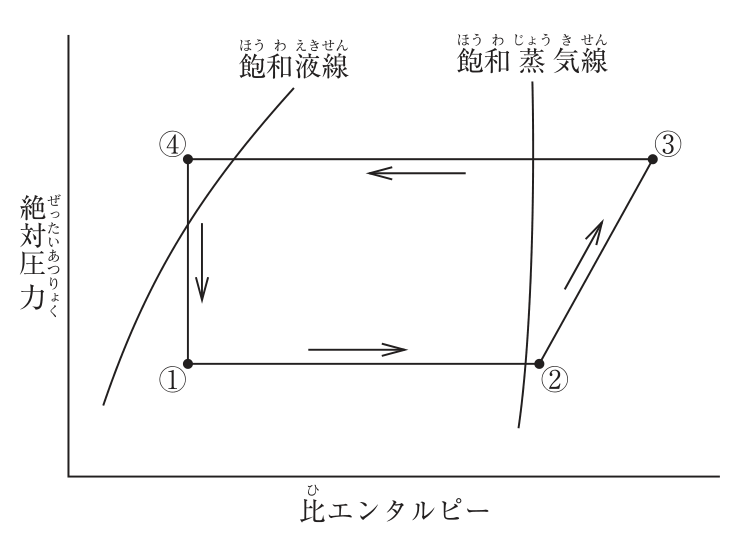

2. 図では、①→② が低圧側の水平な過程なので蒸発器、②→③ が圧縮機、③→④ が凝縮器、④→① が膨張弁における変化である。よって (1) が適当である。

選択肢ごとの解説

1. (1)適当。①→② は低圧のまま冷媒が熱を吸収して蒸発する過程で、蒸発器における変化である。
2. (2)適当でない。②→③ は圧力と比エンタルピーが上がる過程で、圧縮機における変化である。
3. (3)適当でない。③→④ は高圧のまま放熱して凝縮する過程で、凝縮器における変化である。
4. (4)適当でない。④→① は比エンタルピー一定で圧力が下がる過程で、膨張弁における変化である。
