ベルヌーイの定理（管路の流速）
これは1級管工事施工管理技士 第一次検定 令和6年度（2024年9月1日（日）実施） 問題A No.3の問題です。論点は「流体工学」（重要度A・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

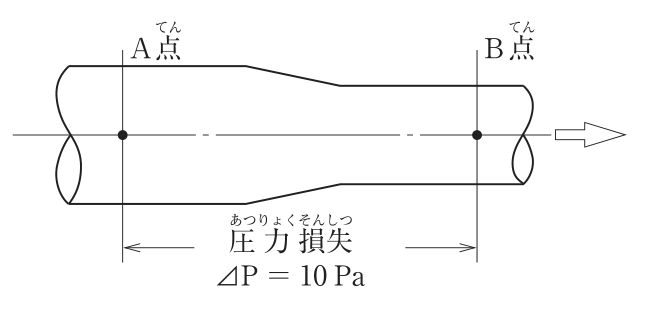

下図に示す水平な管路内を空気が流れる場合において、Ｂ点の空気の速度として、適当なものはどれか。
ただし、Ａ点の全圧は80 Pa、Ｂ点の静圧は10 Pa、空気の密度は1.2 kg/m³ とする。
解答欄
正解
正解：(3) 10 m/s
解き方
- Ａ点の全圧80Paから圧力損失10Paを差し引くと、Ｂ点の全圧は80 − 10 = 70Paである。
- Ｂ点の動圧は 全圧 − 静圧 = 70 − 10 = 60Paである。
- 動圧Pv = ρv² / 2より、v = √(2Pv / ρ) = √(2 × 60 / 1.2) = √100 = 10m/sとなる。
選択肢ごとの解説
- (1)適当でない。3m/sでは動圧は1.2 × 3² / 2 = 5.4Paにしかならない。
- (2)適当でない。5m/sでは動圧は15Paであり、60Paに合わない。
- (3)適当。Ｂ点の動圧60Paからv = √(2 × 60 / 1.2) = 10m/sとなる。
- (4)適当でない。15m/sでは動圧は135Paとなり、Ｂ点の全圧70Paを超える。
引っかけ：圧力損失を差し引くのを忘れると、動圧70Paから約10.8m/sとなり迷う。全圧＝静圧＋動圧の関係を順に使う。
