品質管理の図の名称（特性要因図・ヒストグラム）

正解

正解：(3) 特性要因図 ― ヒストグラム

解き方

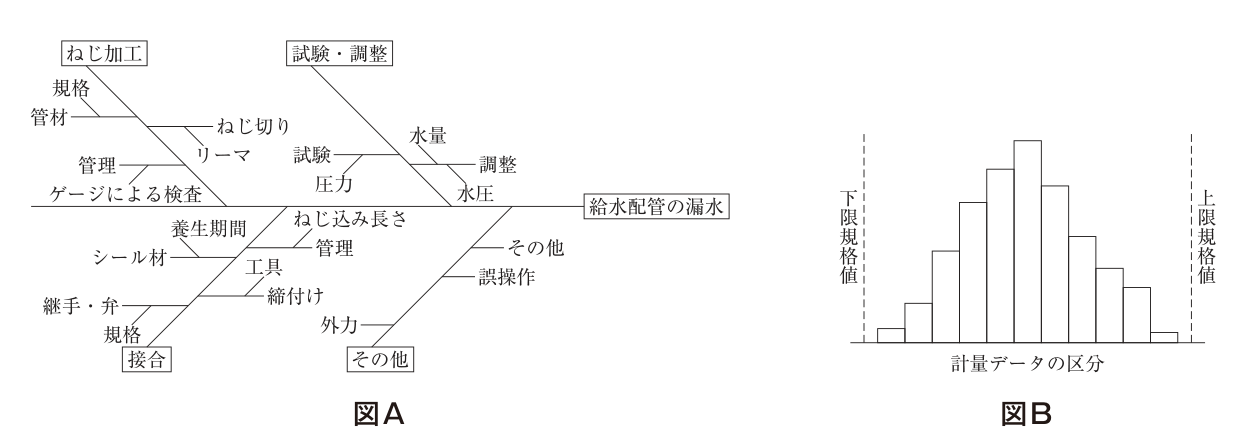

1. 図Aは、特性（給水配管の漏水）に影響する要因を大骨・小骨として魚の骨の形に整理した図で、特性要因図である。
2. 図Bは、計量データをいくつかの区間に分け、各区間の度数を柱の高さで表した柱状図で、規格値との関係も示したヒストグラムである。よって(3)の組合せが適当である。
3. パレート図は項目別の件数を大きい順に並べた棒グラフと累積比率の折れ線、管理図は打点を結んだ折れ線と管理限界線で表す図であり、図A・図Bとは異なる。

選択肢ごとの解説

1. (1)適当でない。図Bはパレート図ではなくヒストグラムである。
2. (2)適当でない。図Aは管理図ではなく特性要因図である。
3. (3)適当。図Aは特性要因図、図Bはヒストグラムである。
4. (4)適当でない。図Aは特性要因図、図Bはヒストグラムである。
