品質管理の図の名称（パレート図）

正解

正解：(1) パレート図

解き方

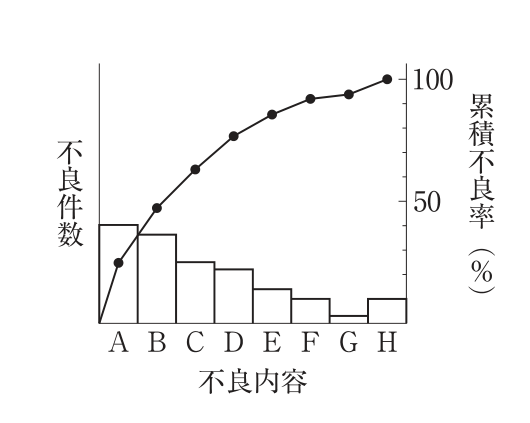

1. 不良内容を件数の多い順に並べた棒グラフと、その累積比率（累積不良率）を示す折れ線を組み合わせた図はパレート図である。重点的に対策すべき不良項目を見つけるのに用いる。よって(1)が適当である。
2. ヒストグラムは計量値の分布を柱状に表した図、散布図は2つの特性の相関を点で表した図、特性要因図は特性と要因の関係を魚の骨の形に整理した図である。

選択肢ごとの解説

1. (1)適当。件数の多い順の棒グラフと累積比率の折れ線を組み合わせた図はパレート図である。
2. (2)適当でない。ヒストグラムはデータの分布を柱状に表した図で、累積比率の折れ線はない。
3. (3)適当でない。散布図は2つの特性値の相関を点の散らばりで表した図である。
4. (4)適当でない。特性要因図は特性と要因の関係を魚の骨の形に整理した図である。
