土留め工の部材名称

正解

正解：(2) (イ) 切りばり ― (ロ) 腹おこし

解き方

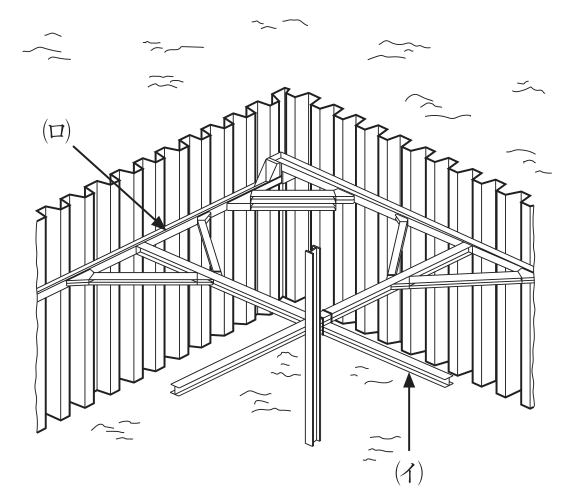

1. 図の (イ) は、向かい合う土留め壁の間に掘削部を横断して渡し、中間杭のところで交差している水平の部材で、土圧を受けて突っ張る切りばりである。
2. (ロ)は、鋼矢板の壁面に沿って水平に取り付けられた部材で、土留め壁が受ける土圧を切りばりに伝える腹おこしである。隅角部で腹おこしどうしを斜めに結ぶ短い部材が火打ちである。よって (2) が適当である。

選択肢ごとの解説

1. (1)適当でない。(イ)は掘削部を横断する切りばりであり、火打ちは隅角部の斜めの部材である。
2. (2)適当。(イ)は切りばり、(ロ)は腹おこしである。
3. (3)適当でない。(イ)と (ロ) が逆である。
4. (4)適当でない。(ロ)は壁面に沿う腹おこしで、火打ちではない。
