もたれ式擁壁の各部の名称と記号

正解

正解：(3) 擁壁高 H1，底版かかと B2

解き方

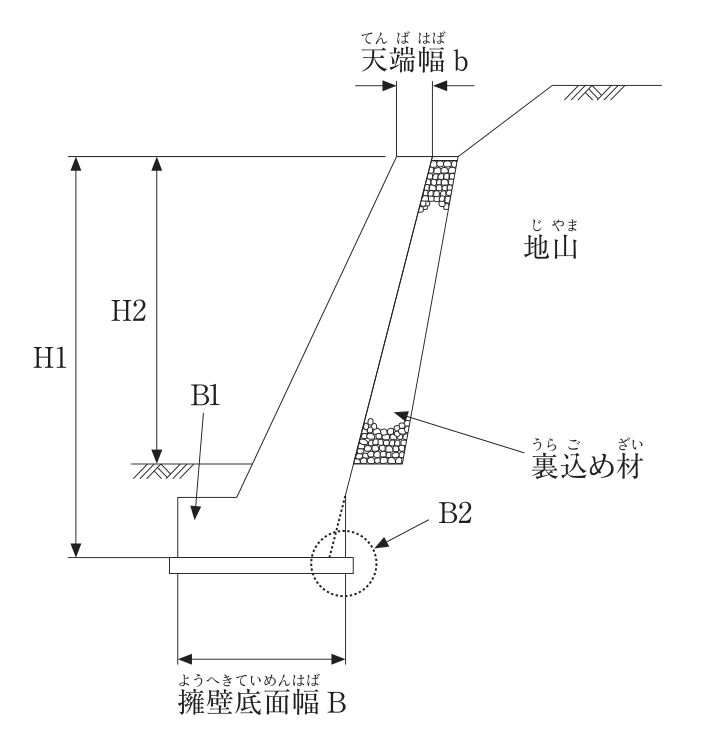

1. 擁壁高は擁壁の天端から擁壁底面（根入れ部分を含む）までの鉛直高さで表すので、図のH1が擁壁高であり、前面の地表面までのH2は地上に現れる高さ（見え高）にすぎない。
2. 擁壁の前面側（谷側）下端の張り出した部分B1がつま先、背面側（地山側）下端の円で囲んだ部分B2がかかとに当たる。
3. したがって名称と記号が2つとも適当なのは「擁壁高H1、底版かかとB2」の(3)である。

選択肢ごとの解説

1. (1)適当でない。擁壁高H1は正しいが、B2は背面側下端でつま先ではなく、かかとに当たる。
2. (2)適当でない。H2は前面地表面からの見え高で擁壁高ではなく、B1は前面側のつま先である。
3. (3)適当。擁壁高は天端から底面までのH1、背面側下端のB2はかかとである。
4. (4)適当でない。B1をつま先とするのは正しいが、擁壁高はH2ではなくH1である。
