土留め工の部材名称

正解

正解：(4) (イ) 腹おこし ― (ロ) 火打ち

解き方

1. 土留め壁（鋼矢板）の内側に沿って水平に取り付け、壁からの土圧を受けて切りばりに伝える部材が腹おこしである。
2. 向かい合う腹おこしの間に架け渡す部材が切りばりであり、腹おこしと切りばり（又は隅角部の腹おこし同士）を斜めに結ぶ短い部材が火打ちである。

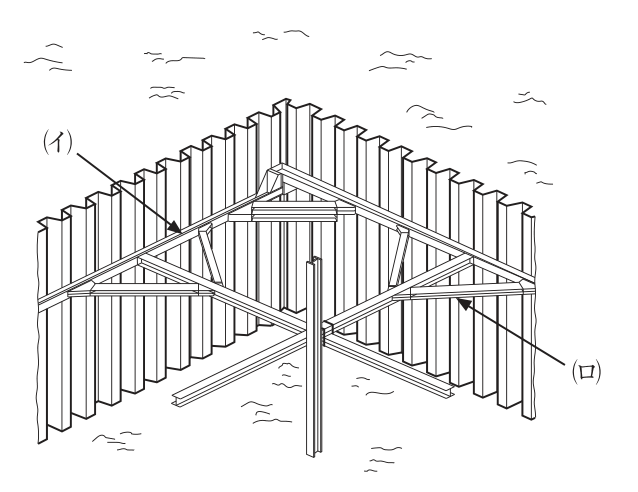

3. 図の (イ) は壁面に沿った腹おこし、(ロ) は腹おこしと切りばりを斜めに結ぶ火打ちであり、(4) が適当である。

選択肢ごとの解説

1. (1)適当でない。(イ) は壁面に沿って土圧を受ける腹おこしであり、切りばりではない。
2. (2)適当でない。(ロ) は腹おこしと切りばりを斜めに結ぶ火打ちであり、切りばりではない。
3. (3)適当でない。(イ) は腹おこし、(ロ) は火打ちであり、組合せが逆である。
4. (4)適当。(イ) 腹おこし、(ロ) 火打ちの組合せである。
