閉合トラバース測量の方位角
これは2級土木施工管理技士 第一次検定 令和5年度 前期（2023年6月4日（日）実施） No.43の問題です。論点は「測量」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

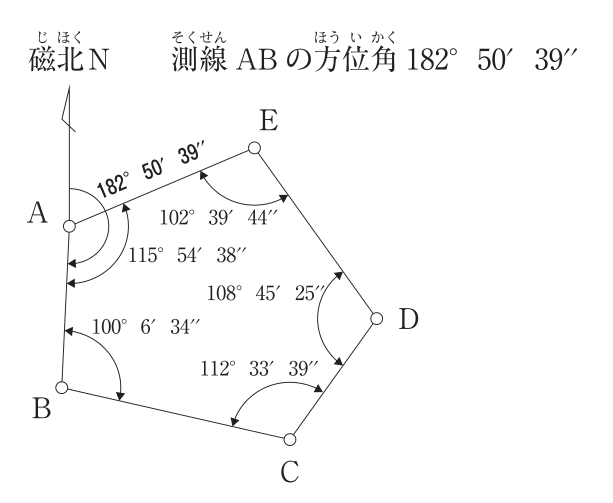

閉合トラバース測量による下表の観測結果において，測線ABの方位角が182°50′39″のとき，測線BCの方位角として，適当なものは次のうちどれか。
| 測点 | 観測角 |
|---|---|
| A | 115°54′38″ |
| B | 100°6′34″ |
| C | 112°33′39″ |
| D | 108°45′25″ |
| E | 102°39′44″ |
解答欄
正解
正解：(4) 102°57′13″
解き方
- 内角の総和は 115°54′38″＋100°06′34″＋112°33′39″＋108°45′25″＋102°39′44″＝540°00′00″＝180°×(5−2) で、閉合差はない。
- 測線BAの方位角（ABの逆方位角）は 182°50′39″−180°＝2°50′39″ である。
- 図より、測線BCは測線BAから時計回りに内角B（100°06′34″）だけ回った方向にあるので、BCの方位角＝2°50′39″＋100°06′34″＝102°57′13″ となり、(4) が適当である。
選択肢ごとの解説
- (1)適当でない。計算結果 102°57′13″ と一致しない。
- (2)適当でない。計算結果 102°57′13″ と一致しない。
- (3)適当でない。計算結果 102°57′13″ と一致しない。
- (4)適当。2°50′39″＋100°06′34″＝102°57′13″ である。
引っかけ：内角を足すか引くかは、図で逆方位から次の測線へ回る向きを確かめて決める。先に内角の総和が 180°(n−2) になるか確かめると、角の配分が要るかどうか分かる。
