ブロック積擁壁の各部の名称と記号
これは2級土木施工管理技士 第一次検定 令和5年度 前期（2023年6月4日（日）実施） No.45の問題です。論点は「契約・設計図書」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

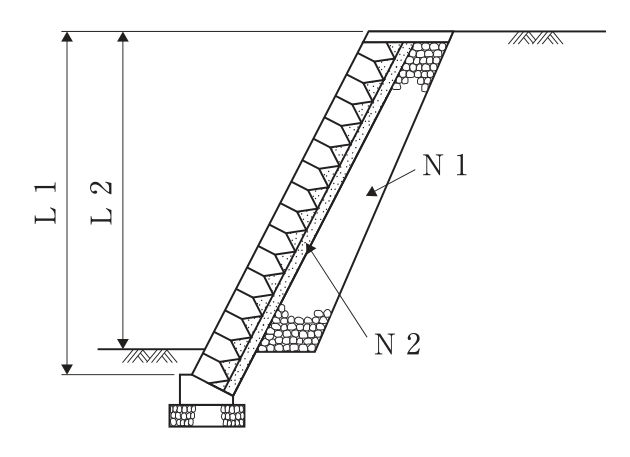

下図は標準的なブロック積擁壁の断面図であるが，ブロック積擁壁各部の名称と記号の表記として2つとも適当なものは，次のうちどれか。
解答欄
正解
正解：(3) 擁壁の直高L1，裏込め材N1
解き方
- ブロック積擁壁の直高は、基礎の上面（ブロック積の最下端）から天端までの鉛直高さで表し、根入れ部分を含む。図では L1 が直高で、L2 は前面の地盤面から天端までの高さである。
- ブロックの背面に接する薄い層（N2）は胴込め・裏込めコンクリート、その背面の幅の広い層（N1）は栗石・砕石等の裏込め材である。よって「直高 L1、裏込め材 N1」の (3) が適当である。
選択肢ごとの解説
- (1)適当でない。N1 は裏込め材で、裏込めコンクリートはブロック背面の N2 である。
- (2)適当でない。直高は L1 で、L2 は前面の地盤面からの高さである。
- (3)適当。直高は L1、背面の幅の広い層 N1 は裏込め材である。
- (4)適当でない。直高は L1 で、N2 は裏込めコンクリートである。
引っかけ：直高は根入れを含めた基礎上面からの高さで、前面地盤から測る L2 と取り違えやすい。ブロックに接する層がコンクリート、その外側が裏込め材である。
