鋼材の応力度とひずみの関係

正解

正解：(2) 点YUは，弾性変形をする最大限度である。

解き方

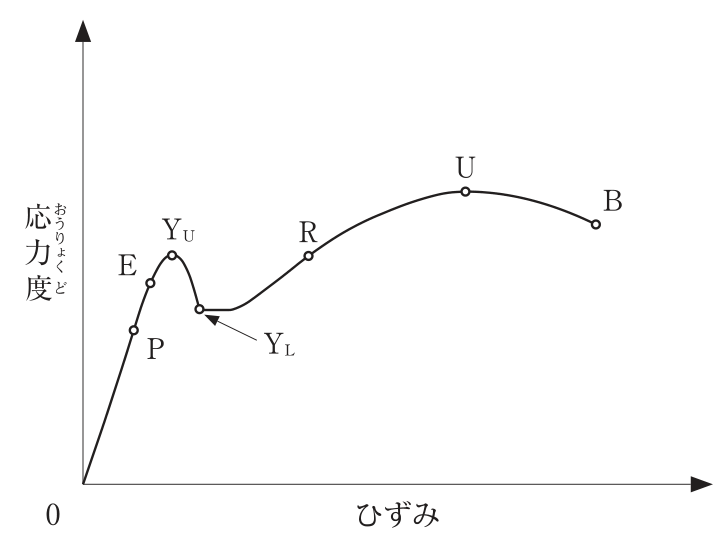

1. 図の一般的な鋼材の応力度－ひずみ曲線で、点Pは比例限度（応力度とひずみが比例する最大限度）、点Eは弾性限度（荷重を除けばひずみが元に戻る最大限度）である。
2. 点YUは上降伏点、点YLは下降伏点で、以後ひずみ硬化域を経て点Uで最大応力度（引張強さ）に達し、点Bで破断する。
3. 弾性変形をする最大限度は点Eであり、点YUではない。よって (2) が適当でない。

選択肢ごとの解説

1. (1)適当。点Pは比例限度である。
2. (2)適当でない。点YUは上降伏点である。弾性変形の最大限度（弾性限度）は点Eである。
3. (3)適当。点Uは最大応力度（引張強さ）の点である。
4. (4)適当。点Bは破壊点（破断点）である。
