ネットワーク式工程表（クリティカルパス・工期）
これは2級土木施工管理技士 第一次検定 令和4年度 後期（2022年10月23日（日）実施） No.57の問題です。論点は「工程管理」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

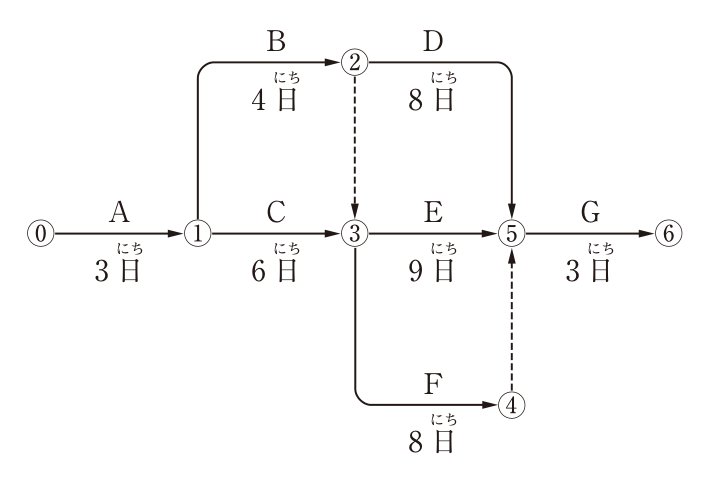

下図のネットワーク式工程表について記載している下記の文章中の［ ］の(イ)〜(ニ)に当てはまる語句の組合せとして，正しいものは次のうちどれか。
ただし，図中のイベント間のA〜Gは作業内容，数字は作業日数を表す。
［ (イ) ］及び［ (ロ) ］は，クリティカルパス上の作業である。
作業Bが［ (ハ) ］遅延しても，全体の工期に影響はない。
この工程全体の工期は，［ (ニ) ］である。
解答欄
正解
正解：(2) (イ) 作業C ― (ロ) 作業E ― (ハ) 2日 ― (ニ) 21日間
解き方
- 最早開始時刻は、①＝3、②＝3＋4＝7、③＝max(3＋6, 7＋0)＝9、④＝9＋8＝17、⑤＝max(7＋8, 9＋9, 17＋0)＝18、⑥＝18＋3＝21 日となる。
- 最長経路は A→C→E→G（3＋6＋9＋3＝21日）で、クリティカルパス上の作業は C と E、工期は21日間である。
- 最遅完了時刻は⑤＝18、③＝18−9＝9、②＝min(9−0, 18−8)＝9 なので、作業Bのトータルフロートは 9−3−4＝2日。Bは2日遅れても工期に影響しない。よって (2) が正しい。
選択肢ごとの解説
- (1)誤り。B・Dはクリティカルパス上になく、Bの余裕は2日、工期は21日間である。
- (2)正しい。クリティカルパスはA→C→E→Gで、Bの余裕は2日、工期は21日間である。
- (3)誤り。工期21日間は正しいが、クリティカルパス上はCとE、Bの余裕は2日である。
- (4)誤り。C・Eと2日は正しいが、工期は20日間ではなく21日間である。
引っかけ：ダミー②→③があるため③の最早時刻は B 経由の7日ではなく C 経由の9日で決まる。Bの余裕は②の最遅時刻9日から求める。
