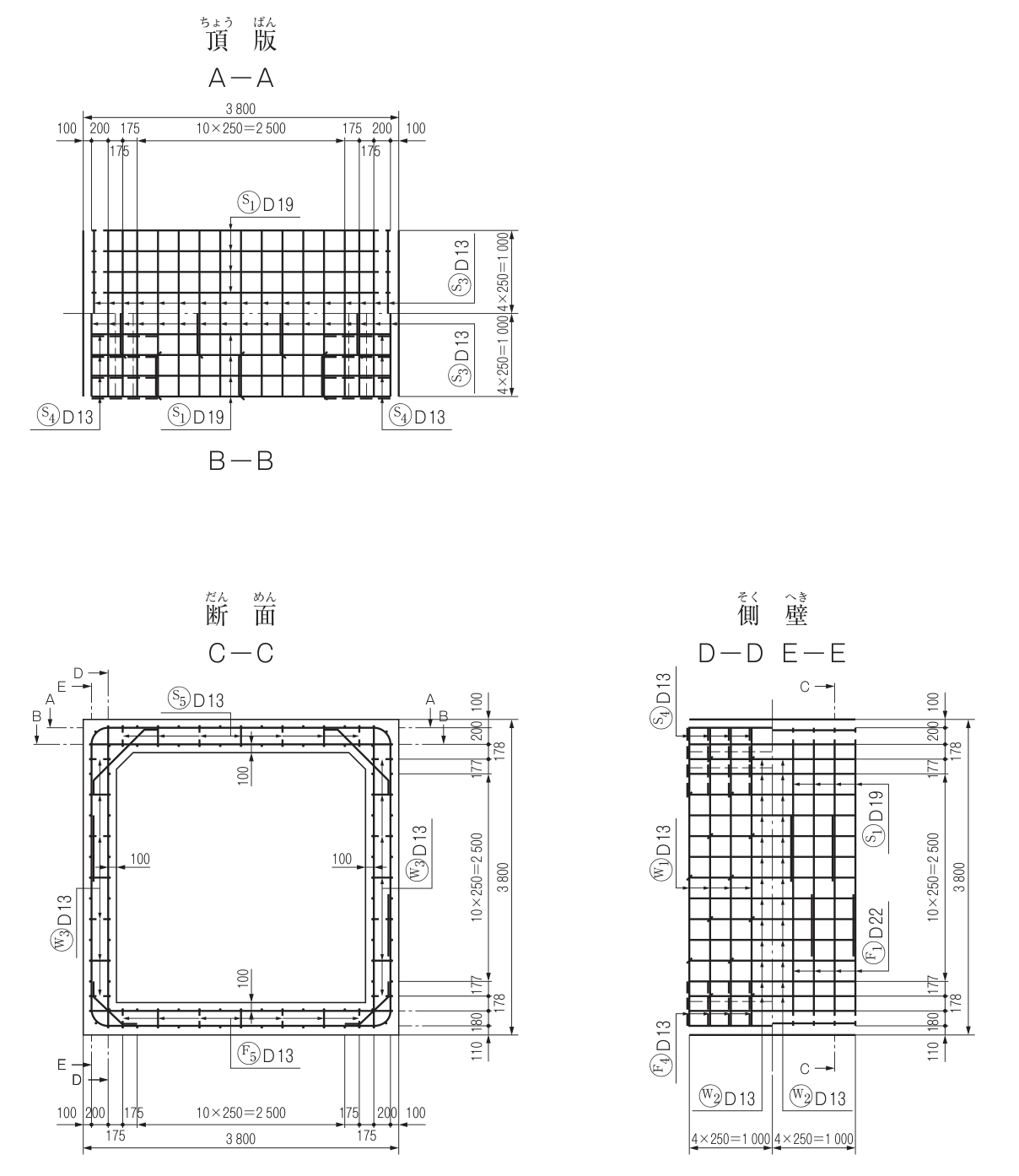

ボックスカルバートの配筋図

正解

正解：(3) 側壁の内面主鉄筋は，径22mmの異形棒鋼である。

解き方

1. 断面C−Cで切断線Eは側壁の外側鉄筋の位置に，切断線Dは内側鉄筋の位置にあるので，側壁のE−Eは外面，D−Dは内面の配筋を示す。同様に頂版のA−Aは上面，B−Bは下面の配筋である。
2. D−D（内面）の主鉄筋（鉛直方向の鉄筋）は(W1)D13で径13mmであり，D22の(F1)はE−E（外面）の下部に配置された主鉄筋なので，(3)が適当でない。
3. E−Eの外面主鉄筋(S1)D19・(F1)D22はボックスカルバート軸方向に4×250＝1 000の割付けで250mm間隔，頂版の上面（A−A）・下面（B−B）の主鉄筋(S1)D19も軸方向に250mm間隔で配置されている。

選択肢ごとの解説

1. (1)適当。側壁外面（E−E）の主鉄筋(S1)D19・(F1)D22は軸方向に250mm間隔である。
2. (2)適当。頂版下面（B−B）の主鉄筋は軸方向に4×250＝1 000の割付けで250mm間隔である。
3. (3)適当でない。側壁内面（D−D）の主鉄筋は(W1)D13で径13mmである。D22は外面の(F1)である。
4. (4)適当。頂版上面（A−A）の主鉄筋は(S1)D19で径19mmである。
