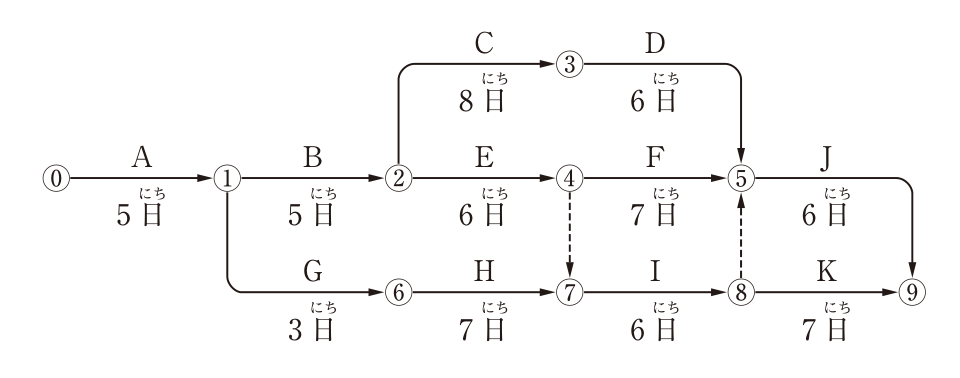

ネットワーク式工程表

正解

正解：(2) 作業Kの最早開始時刻は，工事開始後23日目である。

解き方

1. 最早結合点時刻は，①＝5，②＝10，③＝18，④＝16，⑥＝8，⑦＝max(8＋7，④の16)＝16，⑧＝16＋6＝22，⑤＝max(18＋6，16＋7，⑧の22)＝24，⑨＝max(24＋6，22＋7)＝30日となる。
2. 作業Kの最早開始時刻は⑧の22日であり，「23日目」とする(2)が適当でない。
3. クリティカルパスは⓪→①→②→③→⑤→⑨（5＋5＋8＋6＋6＝30日）で工期は30日である。作業Fのトータルフロートは24−(16＋7)＝1日なので，2日遅れると工期は1日遅れる。

選択肢ごとの解説

1. (1)適当。⓪→①→②→③→⑤→⑨が5＋5＋8＋6＋6＝30日で最長経路である。
2. (2)適当でない。Kの最早開始時刻は⑧の最早結合点時刻の22日である。
3. (3)適当。⑨の最早結合点時刻は30日で，工期は30日である。
4. (4)適当。Fのトータルフロートは1日なので，2日遅れると工期は1日遅れる。
