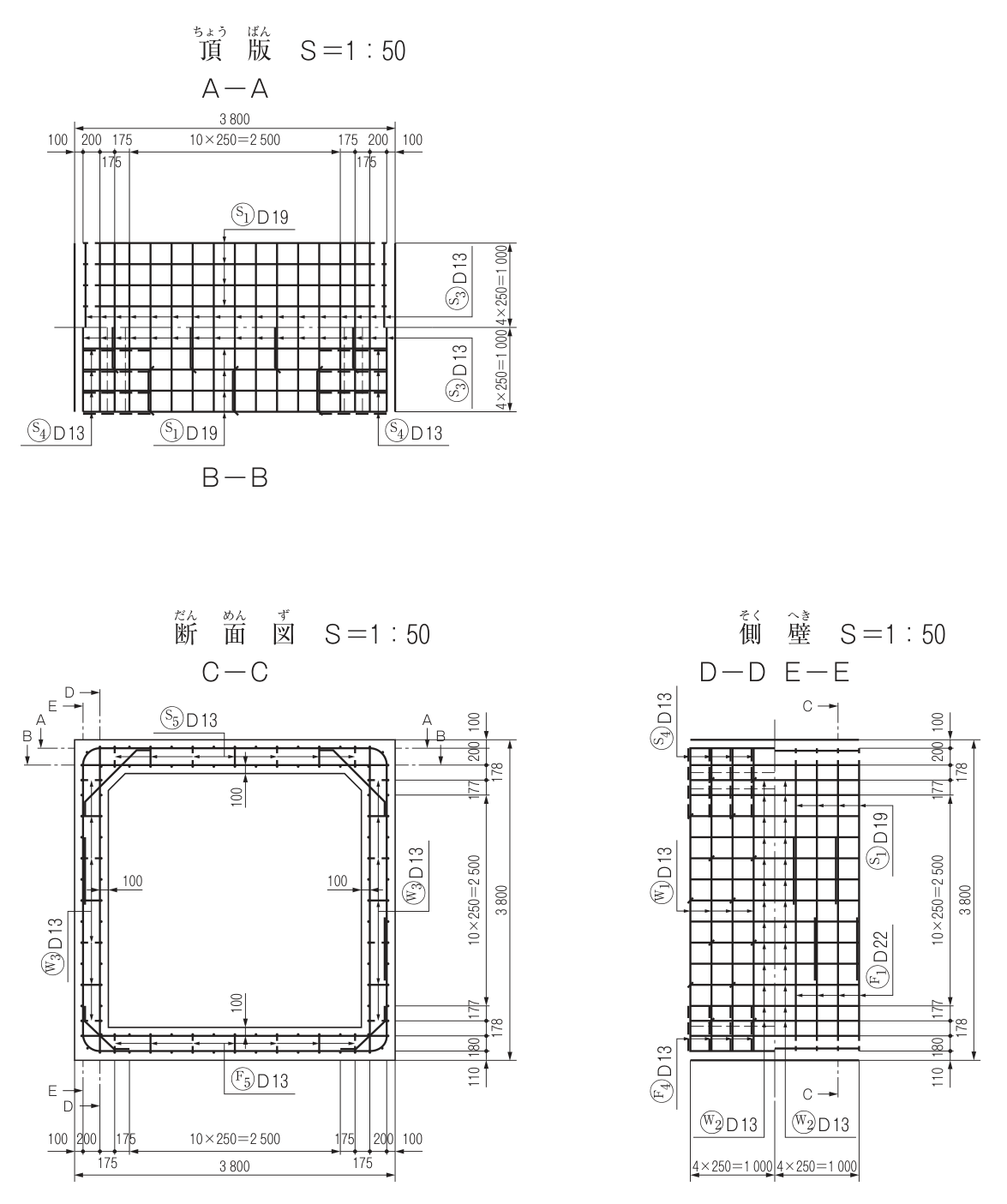

ボックスカルバートの配筋図

正解

正解：(3) 側壁の内面主鉄筋は，径22mmの異形棒鋼である。

解き方

1. 断面図C−Cでは、左の側壁に切断線D−Dが内側、E−Eが外側に示されており、側壁図の左半分（D−D）が内面、右半分（E−E）が外面の配筋を表す。
2. 内面の縦方向の鉄筋（主鉄筋）はW1 D13、外面の縦方向の鉄筋は頂版から回り込むS1 D19と底版から回り込むF1 D22である。
3. したがって側壁の内面主鉄筋を径22mmとした(3)が適当でない（D22は外面の主鉄筋）。

選択肢ごとの解説

1. (1)適当。頂版の主鉄筋は上面（A−A）・下面（B−B）ともS1 D19で、径19mmである。
2. (2)適当。B−B（下面）の軸方向の寸法は4×250=1 000で、間隔は250mmである。
3. (3)適当でない。内面（D−D）の主鉄筋はW1 D13で、D22（F1）は外面の主鉄筋である。
4. (4)適当。E−E（外面）の軸方向の寸法は4×250=1 000で、間隔は250mmである。
