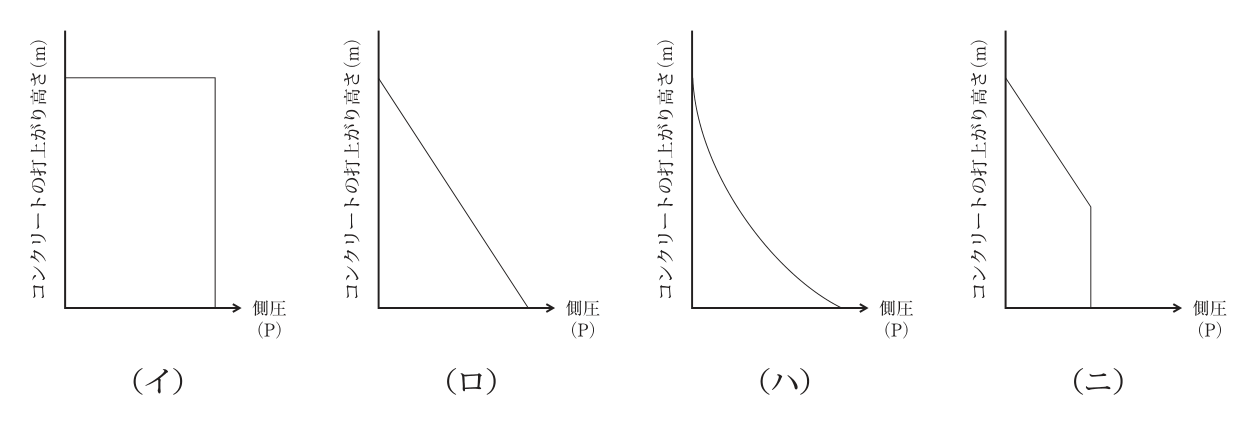

型枠に作用するコンクリートの側圧分布

正解

正解：(4) (ニ)

解き方

1. 打ち込んだ直後のまだ固まらないコンクリートの側圧は、液圧（単位容積質量×打込み高さ）に近く、打上がり面から深さとともに直線的に増える。
2. 下部のコンクリートは時間とともに凝結・硬化が進むため、打上がり速度2.5m/h程度で高さ4mの壁では、ある深さより下で最大側圧に頭打ちとなり、ほぼ一定の分布となる。よって(ニ)が適当である（コンクリート標準示方書［施工編］型枠の設計）。

選択肢ごとの解説

1. (1)適当でない。打上がり面の側圧はゼロであり、全高で一定の分布にはならない。
2. (2)適当でない。全高を液圧とした分布で、凝結の進む下部で側圧が頭打ちになることを表していない。
3. (3)適当でない。深さとともに増え方が大きくなる分布にはならない。
4. (4)適当。上部は液圧で直線的に増え、ある深さより下は最大側圧でほぼ一定となる。
