RLC直列回路のリアクトルの端子電圧
これは2級電気工事施工管理技士 第二次検定 令和5年度（2023年11月12日（日）実施） 問題4 設問4-1の問題です。論点は「電気理論」（重要度B・解答の形は四肢択一・記述）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。
次の問に答えなさい。

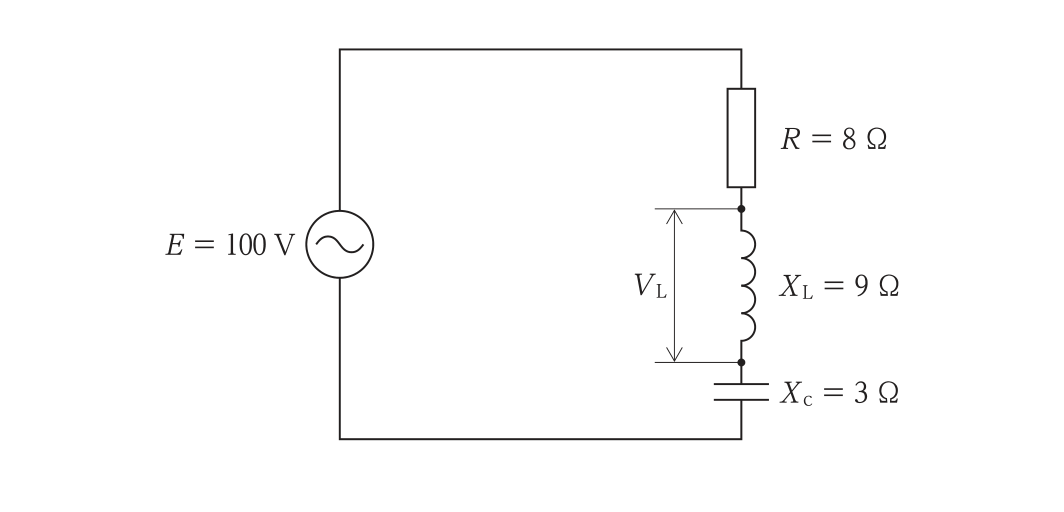

4－1 図に示すRLC直列回路に交流電圧を加えたとき，X_Lの両端の電圧V_L〔V〕として，最も適当なものはどれか。
解答欄
正解
正解：4．90 V
解き方
- 合成インピーダンス Z＝√{R²＋(X_L－X_C)²}＝√{8²＋(9－3)²}＝√100＝10Ω。
- 電流 I＝E／Z＝100／10＝10A。V_L＝I×X_L＝10×9＝90V。
選択肢ごとの解説
- 1．誤り。X_Cの端子電圧 10×3＝30V。
- 2．誤り。
- 3．誤り。X_L－X_C の6Ωに掛けた値 10×6＝60V。
- 4．正しい。V_L＝10×9＝90V。
引っかけ：電流は合成インピーダンス（X_L－X_Cを含む）で求めるが，V_Lは電流にX_L（9Ω）だけを掛ける。直列回路ではLとCの電圧が逆位相で打ち消し合うため，V_Lが電源電圧に近い大きな値になることもある。
