ホイートストンブリッジの平衡条件
これは2級電気工事施工管理技士 第二次検定 令和7年度（2025年11月9日（日）実施） 問題4 設問4-1の問題です。論点は「電気理論」（重要度B・解答の形は四肢択一・記述）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。
次の問に答えなさい。

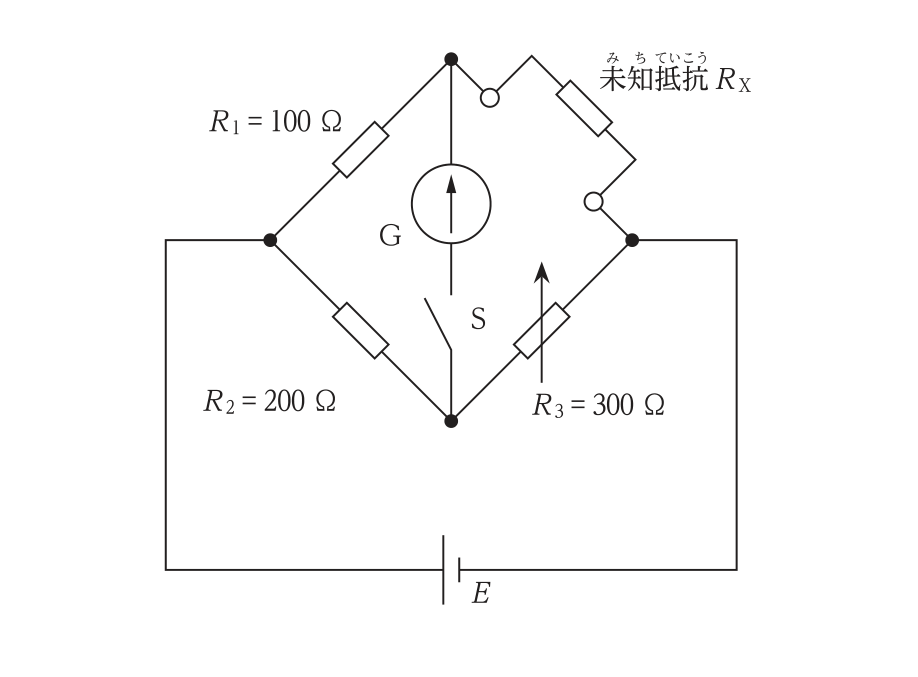

4－1 図に示すブリッジ回路において，スイッチSを投入すると，検流計Gの値が0Aとなった。未知抵抗R_Xの値〔Ω〕として，正しいものはどれか。
解答欄
正解
正解：1．150 Ω
解き方
- 検流計に電流が流れない（平衡している）とき，向かい合う辺の抵抗の積が等しい。
- 図では R₁（左上）と R₃（右下），R₂（左下）と R_X（右上）が向かい合うので，R₁×R₃＝R₂×R_X。
- 100×300＝200×R_X より R_X＝30,000÷200＝150Ω。
選択肢ごとの解説
- 1．正しい。R_X＝R₁R₃／R₂＝100×300÷200＝150Ω。
- 2．誤り。
- 3．誤り。
- 4．誤り。向かい合う辺を取り違えて R₂R₃／R₁ とした値。
引っかけ：平衡条件は「向かい合う辺の積が等しい」。隣り合う辺の比をとるときは，検流計をはさむ位置関係を図で確かめる。
