単相2線式の配電線路の電圧降下
これは2級電気工事施工管理技士 第二次検定 令和5年度（2023年11月12日（日）実施） 問題4 設問4-2の問題です。論点は「配電」（重要度B・解答の形は四肢択一・記述）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。
次の問に答えなさい。

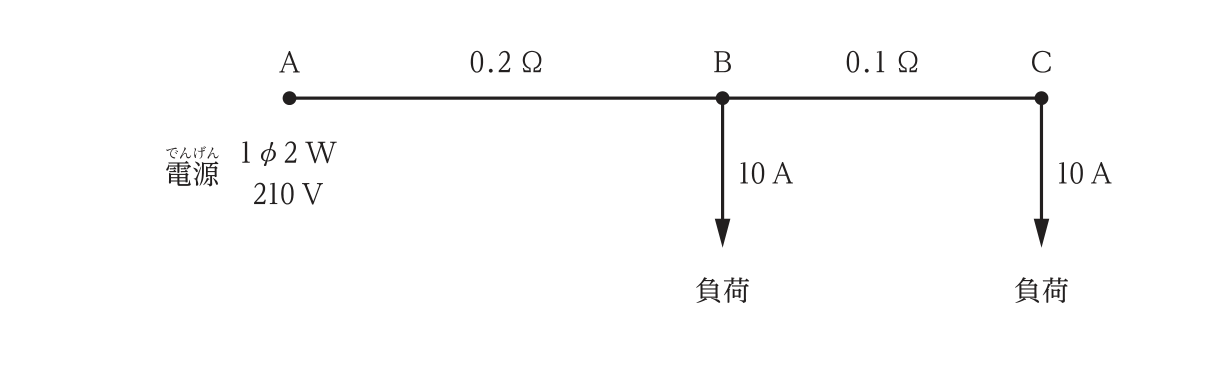

4－2 図に示す配電線路において，C点の線間電圧〔V〕として，最も適当なものはどれか。
ただし，電線1線あたりの抵抗は，A－B間で0.2Ω，B－C間で0.1Ω，負荷は抵抗負荷とし，線路リアクタンスは無視する。
解答欄
正解
正解：2．200 V
解き方
- 単相2線式は往復2線なので，電圧降下は 2×(1線の抵抗)×(流れる電流)。
- A－B間には B・C の負荷の合計 10＋10＝20A が流れる：2×0.2×20＝8V。B点の電圧は 210－8＝202V。
- B－C間には C の負荷の 10A が流れる：2×0.1×10＝2V。C点の線間電圧は 202－2＝200V。
選択肢ごとの解説
- 1．誤り。
- 2．正しい。210－2×0.2×20－2×0.1×10＝200V。
- 3．誤り。
- 4．誤り。1線分だけで計算した値（210－0.2×20－0.1×10＝205V）。
引っかけ：単相2線式は往復の2線分（×2）の電圧降下になる。A－B間の電流はB点とC点の負荷の合計20A。
