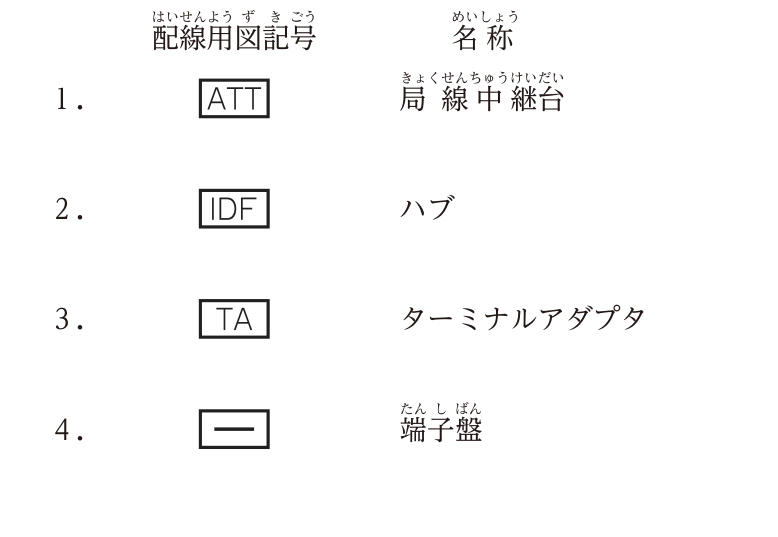

電話・情報設備の配線用図記号

正解

正解：2．図の2．の図記号 ― ハブ

解き方

1. 2．が不適当である。四角の中に IDF と書く図記号は中間配線盤である。ハブは別の図記号（四角の中に HUB）で表す。
2. ATT は局線中継台，TA はターミナルアダプタ，四角の中に横線の図記号は端子盤である。
3. 電話・情報設備の図記号は，四角の中に機器の英字の略号を書いて表すものが多いので，略号の意味が分かれば判断できる。

選択肢ごとの解説

1. 1．適当。ATT（Attendant）は局線中継台で，外線と内線の中継を行う。
2. 2．不適当。IDF は中間配線盤で，ハブではない。
3. 3．適当。TA はターミナルアダプタ（Terminal Adapter）である。
4. 4．適当。この図記号は通信線を接続・分岐する端子盤である。
