自動火災報知設備の配線用図記号

正解

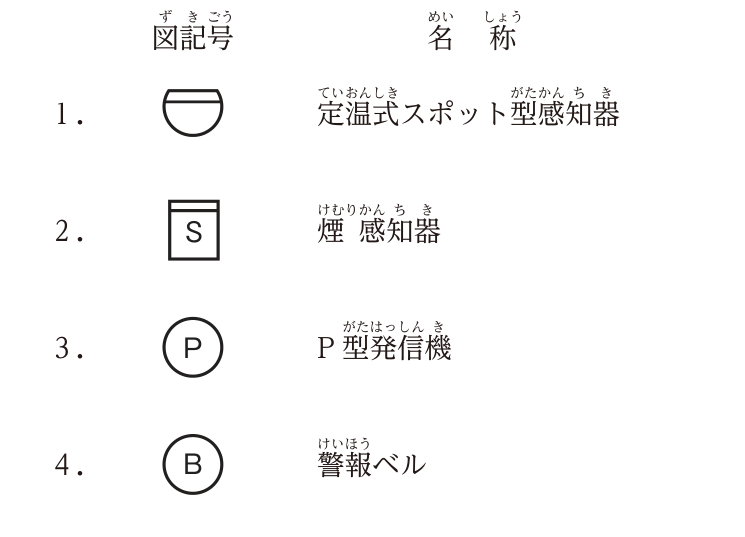

正解：1．図の1．の図記号 ― 定温式スポット型感知器

解き方

1. 1．が誤りである。1．の図記号（下側が半円で，上部に二重の横線がある形）は差動式スポット型感知器である。定温式スポット型感知器は，この形の内部にさらに線を加えた別の図記号で表す。
2. 2．の四角に S は煙感知器，3．の丸に P は P 型発信機，4．の丸に B は警報ベルで，いずれも正しい。

選択肢ごとの解説

1. 1．誤り。この図記号は差動式スポット型感知器である。
2. 2．正しい。四角の中に S（Smoke の頭文字）を書いた図記号は煙感知器である。
3. 3．正しい。丸の中に P を書いた図記号は P 型発信機で，押しボタンで火災信号を受信機に送る。
4. 4．正しい。丸の中に B（Bell の頭文字）を書いた図記号は警報ベルである。
