テレビ共同受信設備の配線用図記号

正解

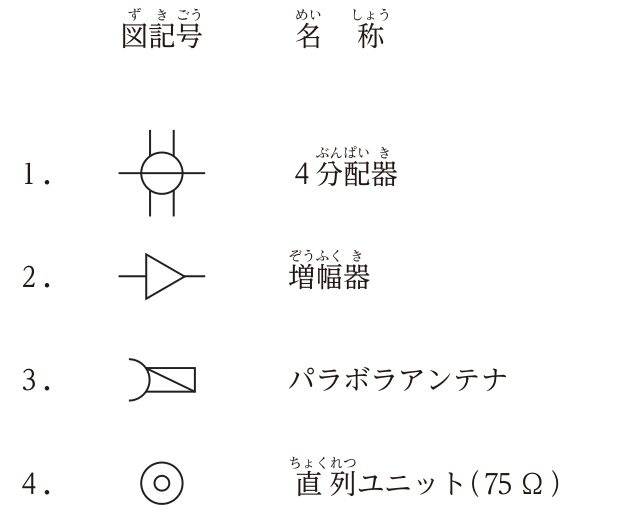

正解：1．図の1．の図記号 ― 4分配器

解き方

1. 1．が不適当である。1．の図記号は，円を幹線が貫通し，上下に 2 本ずつ分岐線が出る形で，4 分岐器である。分配器は，入力側の反対側から出力線を出す図記号で表す。
2. 2．の三角形は増幅器，3．はパラボラアンテナ，4．の二重丸は直列ユニット（75 Ω）である。

選択肢ごとの解説

1. 1．不適当。幹線が貫通している図記号は 4 分岐器である。
2. 2．適当。三角形の図記号は増幅器で，三角形の頂点の向きが信号の流れる向きを表す。
3. 3．適当。この図記号は BS・CS 放送の受信に用いるパラボラアンテナである。
4. 4．適当。二重丸の図記号は，幹線の途中に入れて各室へ信号を取り出す直列ユニットである。
