受電設備容量の算定（高圧受電設備規程）

正解

正解：2．500 kV・A

解き方

1. 2．の 500 kV・A が正しい。受電設備容量は，受電電圧（高圧）で使用する変圧器・高圧電動機などの機器容量の合計で，高圧進相コンデンサは含まない。

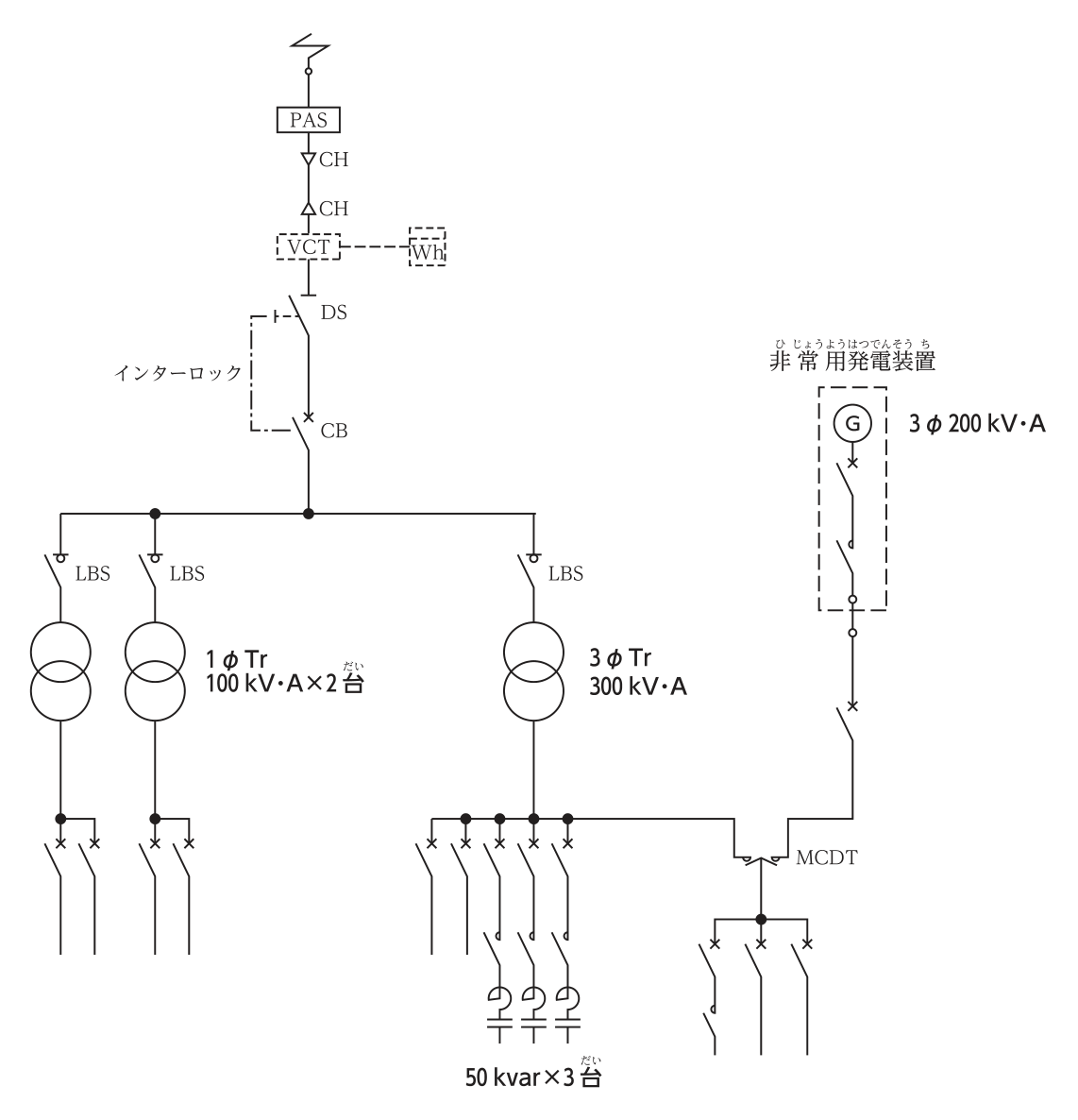

2. 図の高圧で使用する機器は単相変圧器 100 kV・A × 2 台と三相変圧器 300 kV・A で，合計 200 + 300 = 500 kV・A となる。低圧側の進相コンデンサ（50 kvar × 3 台）や非常用発電装置（200 kV・A）は含まない。

選択肢ごとの解説

1. 1．誤り。450 kV・A は高圧で使用する変圧器の容量の合計 500 kV・A と合わない値である。
2. 2．正しい。100 × 2 + 300 = 500 kV・A である。
3. 3．誤り。700 kV・A は非常用発電装置を加えた値である。
4. 4．誤り。850 kV・A は発電装置と進相コンデンサを加えた値である。
