送電用鉄塔の深礎基礎

正解

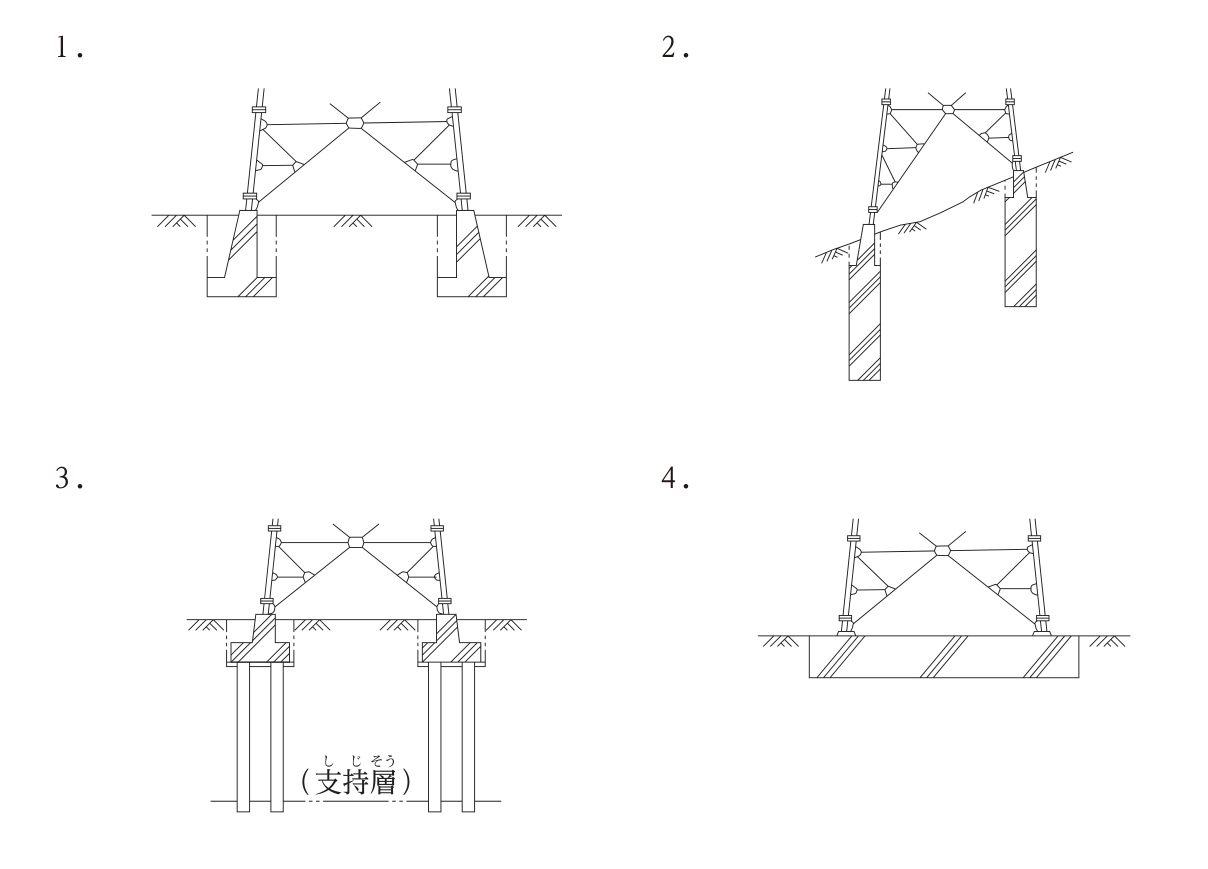

正解：2．2．の図

解き方

1. 2．が深礎基礎である。深礎基礎は，人力や機械で円形の縦穴を掘削し，土留めをしながら鉄筋コンクリートの柱状の基礎を造るもので，山岳地の傾斜地などに用いる。図 2 は傾斜地に深い柱状の基礎を設けている。
2. 1．は逆 T 字形基礎（床付け基礎），3．は杭を支持層まで打ち込んだ杭基礎，4．はべた基礎（マット基礎）である。
3. 基礎の形式は，地盤の強さ，支持層の深さ，地形，鉄塔にかかる荷重などで選ぶ。

選択肢ごとの解説

1. 1．不適当。1．は床板の上に柱を立てた逆 T 字形基礎で，地盤が比較的良い場所に用いる。
2. 2．適当。2．は傾斜地の深礎基礎である。
3. 3．不適当。3．は軟弱地盤で支持層まで杭を打ち込む杭基礎である。
4. 4．不適当。4．は四つの脚を一体の床板で支えるべた基礎で，軟弱地盤に用いる。
