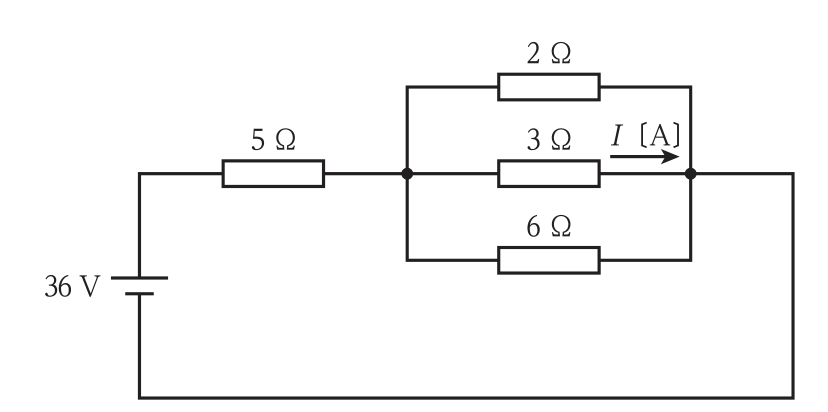

直並列回路の電流

正解

正解：1．2 A

解き方

1. 1．の 2 A が適当である。2 Ω・3 Ω・6 Ω の並列部分の合成抵抗は，1 / (1/2 + 1/3 + 1/6) = 1 / 1 = 1 Ω である。
2. 回路全体の抵抗は 5 + 1 = 6 Ω なので，全電流は 36 V / 6 Ω = 6 A。並列部分の電圧は 6 A × 1 Ω = 6 V である。
3. 3 Ω の抵抗を流れる電流は I = 6 V / 3 Ω = 2 A となる。

選択肢ごとの解説

1. 1．適当。I = 6 / 3 = 2 A である。
2. 2．不適当。4 A は並列部分の電圧を 12 V などと誤った値である。
3. 3．不適当。6 A は回路全体を流れる電流である。
4. 4．不適当。8 A は全電流 6 A より大きく，並列の一つの枝を流れる電流としてありえない値である。
