直線状導体の周りの磁界
これは2級電気工事施工管理技士 第一次検定 令和6年度 後期（2024年11月24日（日）実施） No.2の問題です。論点は「電気理論」（重要度A・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

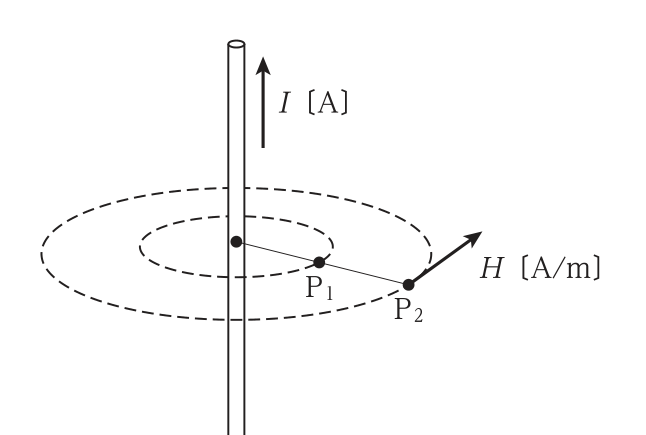

無限に長い直線状導体に，図に示す方向に電流I〔A〕が流れており，直線状導体の中心から10 cm離れた点P₁における磁界の大きさは，10 A/mである。このとき，直線状導体から20 cm離れた点P₂における磁界の大きさH〔A/m〕の値として，適当なものはどれか。
解答欄
正解
正解：2．5 A/m
解き方
- 2．の 5 A/m が適当である。無限に長い直線状導体に電流 I〔A〕が流れているとき，導体から r〔m〕離れた点の磁界の大きさは H = I / (2πr)〔A/m〕で，距離 r に反比例する。
- 距離が 10 cm から 20 cm に 2 倍になると，磁界は 1/2 になるので，H = 10 × 1/2 = 5 A/m となる。
選択肢ごとの解説
- 1．不適当。2.5 A/m は距離の 2 乗に反比例すると考えた値である。
- 2．適当。磁界は距離に反比例し，10 / 2 = 5 A/m である。
- 3．不適当。20 A/m は距離に比例すると考えた値である。
- 4．不適当。40 A/m は距離の 2 乗に比例すると考えた値である。
引っかけ：直線電流の磁界は 1/r（距離に反比例）。円形コイルの中心は I/(2r)。
