ネットワーク工程表の読み方

正解

正解：3．作業Iと作業Jが終了すると，作業Lが開始できる。

解き方

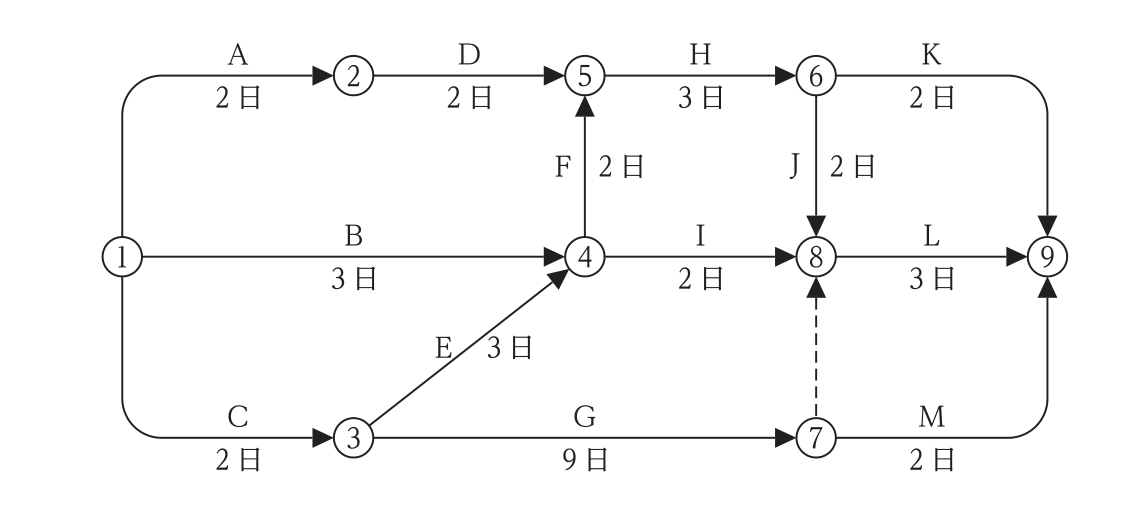

1. 3．が不適当である。イベント⑧には作業 I（④→⑧），作業 J（⑥→⑧）のほか，イベント⑦からのダミー（点線）が入っている。
2. ダミーにより作業 G（③→⑦）の終了も⑧の条件になるので，作業 L は作業 I・J・G がすべて終了しないと開始できない。
3. 最早開始時刻は ①0，②2，③2，④max(3, 2+3)=5，⑤max(2+2, 5+2)=7，⑥10，⑦11，⑧max(5+2, 10+2, 11)=12，⑨max(10+2, 12+3, 11+2)=15 で，クリティカルパスは C→E→F→H→J→L（15 日）である。

選択肢ごとの解説

1. 1．適当。A，B，C はいずれもイベント①から始まり，同時に開始できる。
2. 2．適当。作業 D（②→⑤）と作業 F（④→⑤）が終了すると，⑤から作業 H を開始できる。
3. 3．不適当。ダミーがあるので，作業 G の終了も必要である。
4. 4．適当。E と F はクリティカルパス C→E→F→H→J→L 上の作業である。
5. 5．適当。⑦→⑧の点線の矢印はダミー（擬似作業）である。
