発電機の図記号（JIS）
これは2級電気工事施工管理技士 第一次検定 令和5年度 後期（2023年11月12日（日）実施） No.38の問題です。論点は「設計・契約」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

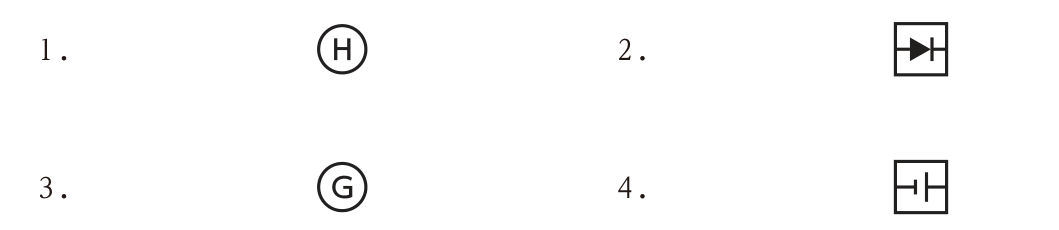

構内電気設備の配線用図記号において，発電機を表す図記号として，「日本産業規格(JIS)」上，正しいものはどれか。
解答欄
正解
正解：3．丸の中にG
解き方
- JIS C 0303（構内電気設備の配線用図記号）では，発電機は丸の中にGの記号で表す。電動機は丸の中にM，電熱器は丸の中にHで表し，機器の英語の頭文字を丸の中に書く形になっている。
- 四角の中にダイオード（整流素子）の記号を書いたものは整流装置，四角の中に電池の記号を書いたものは蓄電池である。
選択肢ごとの解説
- 1．誤り。丸にHは電熱器（Heater）の記号である。
- 2．誤り。四角の中のダイオードの記号は整流装置の記号である。
- 3．正しい。丸にGは発電機（Generator）である。
- 4．誤り。四角の中の電池の記号は蓄電池の記号である。
引っかけ：G＝Generator（発電機），M＝Motor（電動機），H＝Heater（電熱器）。丸の中の英字は機器の頭文字，四角の中の図は装置の働き（整流・蓄電）を表す。
