指示電気計器の記号

正解

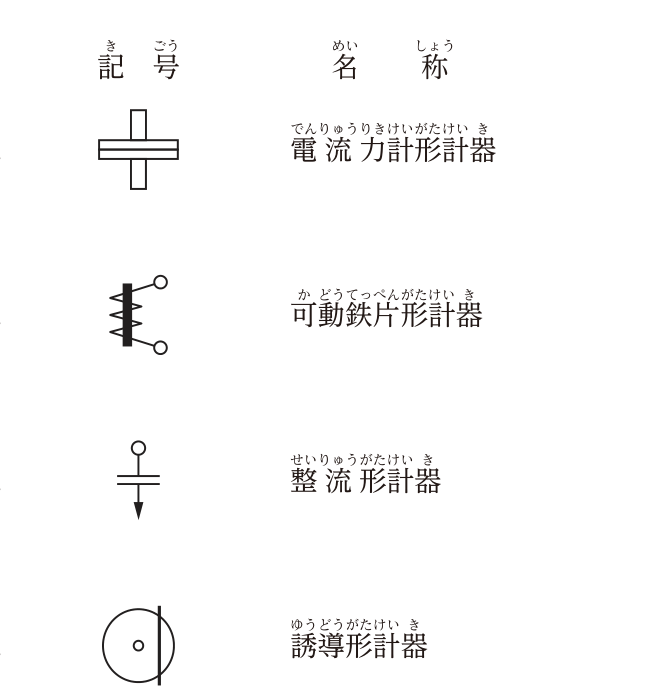

正解：3．記号：平行な2枚の板と矢印　名称：整流形計器

解き方

1. JIS（電気計器の記号）の指示電気計器の動作原理の記号では，電流力計形は固定コイルと可動コイルを表す交差した2つのコイル，可動鉄片形はコイルと鉄片，誘導形は回転する円板（円の中に点）で表す。
2. 平行な2枚の板と矢印の記号は，電極間の静電力で動く静電形計器の記号である。整流形計器は，整流器（ダイオード）の記号と可動コイル形の記号を組み合わせて表す。よって3が不適当である。

選択肢ごとの解説

1. 1．適当。交差した2つのコイルは，固定コイルと可動コイルの電磁力で動く電流力計形計器である。
2. 2．適当。コイルと鉄片の記号は可動鉄片形計器である。
3. 3．不適当。この記号は静電形計器であり，整流形計器ではない。
4. 4．適当。円板を表す記号は，うず電流による回転で動く誘導形計器である。
