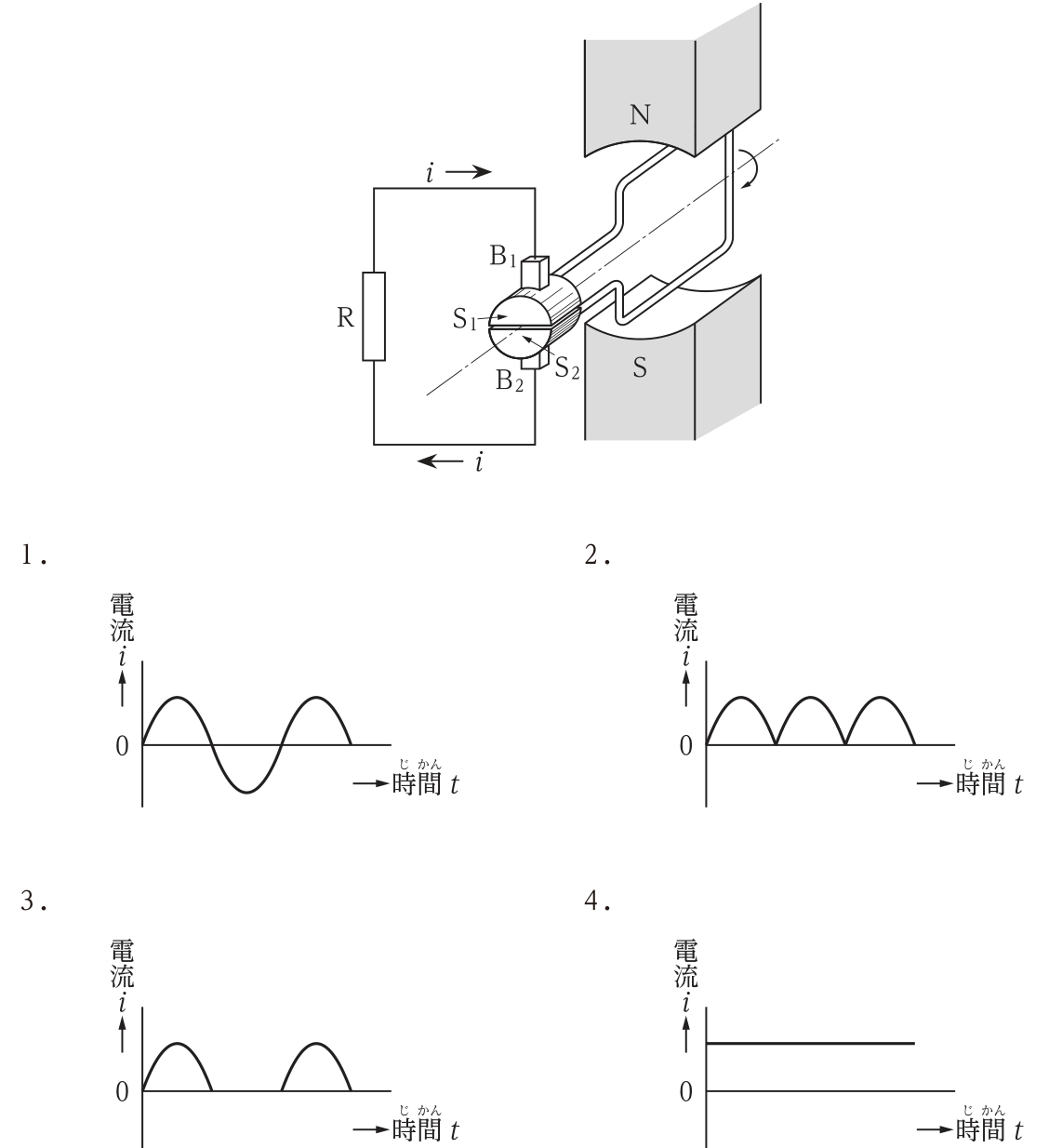

直流発電機の出力電流の波形

正解

正解：2．正の向きの半波が連続する波形（全波整流波形）

解き方

1. 磁界中でコイルを一定の速度で回転させると，コイルには正弦波の交流起電力が生じる。
2. 整流子とブラシにより，コイルの起電力の向きが反転する半回転ごとに，コイルと外部回路の接続が入れ替わる。そのため外部の抵抗Rには，正弦波の負の部分を正の側に折り返した，同じ向きの半波が連続する脈流（全波整流波形）が流れる。
3. 実際の直流発電機はコイルと整流子片を多数にして，この脈動を小さくしている。

選択肢ごとの解説

1. 1．不適当。正負に変化する正弦波は，整流子ではなくスリップリングで取り出した場合の交流の波形である。
2. 2．適当。整流子で整流された全波整流波形の脈流となる。
3. 3．不適当。半波整流の波形で，負の半波も向きを反転して取り出す整流子ではこうならない。
4. 4．不適当。1つのコイルでは完全な直流にはならず，脈流になる。
