抜け止め形コンセントの図記号（JIS）
これは2級電気工事施工管理技士 第一次検定 令和5年度 前期（2023年6月11日（日）実施） No.38の問題です。論点は「設計・契約」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

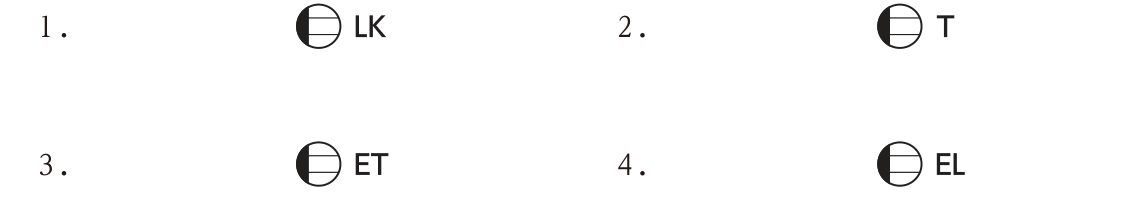

抜け止め形のコンセントを表す図記号として，「日本産業規格(JIS)」上，正しいものはどれか。
解答欄
正解
正解：1．コンセントの記号に傍記LK
解き方
- JIS C 0303（構内電気設備の配線用図記号）では，コンセントの図記号に傍記を付けて種類を表す。抜け止め形はLK，引掛形はT，接地端子付はET，漏電遮断器付はEL，接地極付はEである。
- 抜け止め形はプラグを差し込んで回すと抜けなくなるもの（Lock），引掛形は引掛形のプラグを差し込んで回して接続するもの（Twist）で，どちらもプラグが抜けにくいが，記号は別である。
選択肢ごとの解説
- 1．正しい。抜け止め形はLKを傍記する。
- 2．誤り。Tは引掛形である。
- 3．誤り。ETは接地端子付である。
- 4．誤り。ELは漏電遮断器付である。
引っかけ：LK＝ロック（抜け止め），T＝ツイスト（引掛），E＝接地極付，ET＝接地端子付，EL＝漏電遮断器付。英語の頭文字から意味をたどる。
