送電用鉄塔の逆T字型基礎

正解

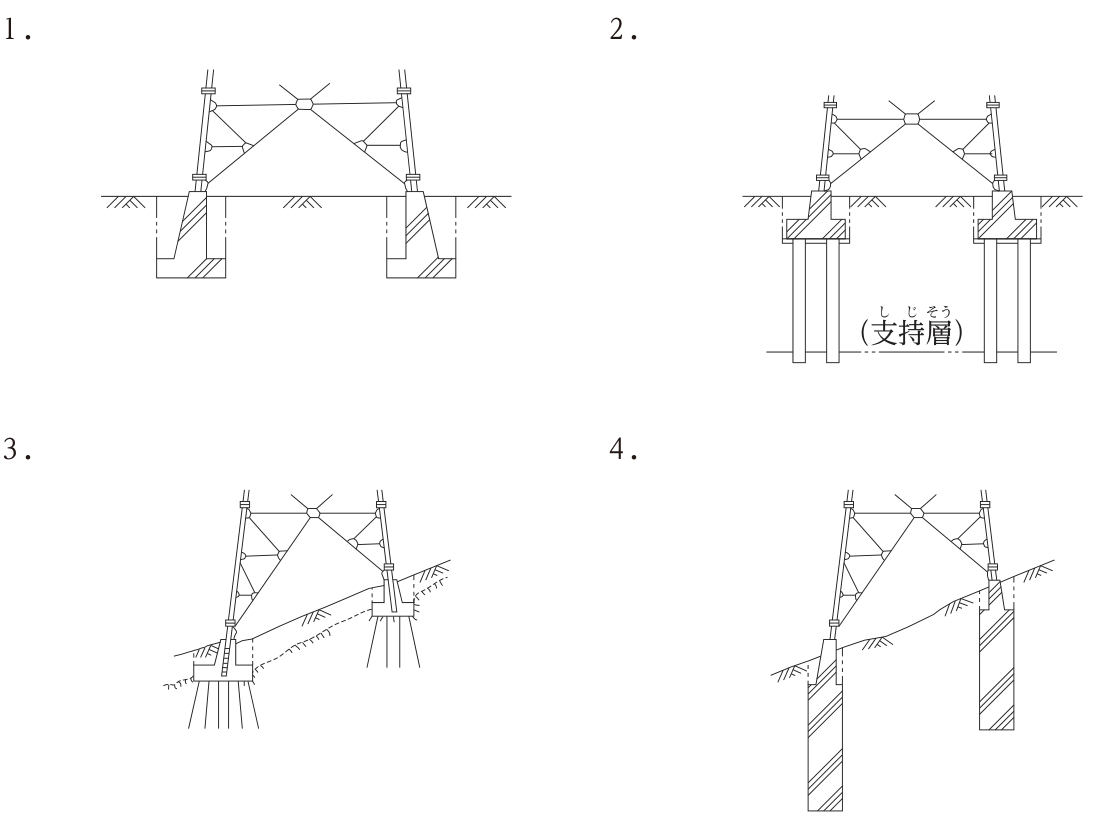

正解：1．1の図（掘削した地盤に設けた逆T字形の基礎）

解き方

1. 逆T字型基礎は，鉄塔の脚ごとに地盤を掘削し，底面を広げた逆T字形の鉄筋コンクリート基礎を設けるもので，底面で荷重を地盤に伝える。地盤が比較的良好で掘削が容易な場所に用いられ，図1が該当する。
2. 図2・図3は支持層まで杭を打ち込んで荷重を伝える杭基礎で，軟弱な地盤に用いる。図4は人力などで円筒形に深く掘り下げてコンクリートを打ち込む深礎基礎で，山地の斜面に用いる。

選択肢ごとの解説

1. 1．適当。底部を広げた逆T字形の基礎である。
2. 2．不適当。支持層まで杭を打ち込んだ杭基礎である。
3. 3．不適当。斜面に設けた杭基礎である。
4. 4．不適当。地中深く円筒形に掘って造る深礎基礎である。
