墨出し（返り墨・陸墨）

正解

正解：1．ア：返り墨(逃げ墨)　イ：陸墨

解き方

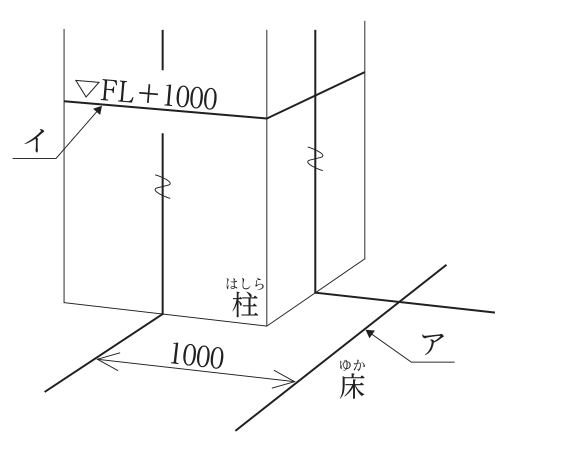

1. 墨出しは，建物の位置や高さの基準となる線を床・壁・柱に描く作業である。柱の面や中心線のように直接墨を打てない基準線から，一定の距離（図では1000mm）離して床に打つ墨を返り墨（逃げ墨）といい，図のアがこれにあたる。
2. 高さの基準として壁や柱に水平に打つ墨を陸墨（ろくずみ）といい，図のイがこれにあたる。「▽FL＋1000」は床仕上げ面（FL）から1000mmの高さを示し，器具の取付け高さなどはこの墨から測る。地墨は床面に打つ墨の総称，心墨は柱・壁の中心線を示す墨である。

選択肢ごとの解説

1. 1．適当。アは返り墨（逃げ墨），イは陸墨である。
2. 2．不適当。アは返り墨で正しいが，イは柱に水平に打った高さの基準で，陸墨である。
3. 3．不適当。イは陸墨で正しいが，アは柱の中心ではなく，基準から1000離した返り墨である。
4. 4．不適当。アは返り墨，イは陸墨で，どちらも誤りである。
