通信・情報設備の配線用図記号（JIS）

正解

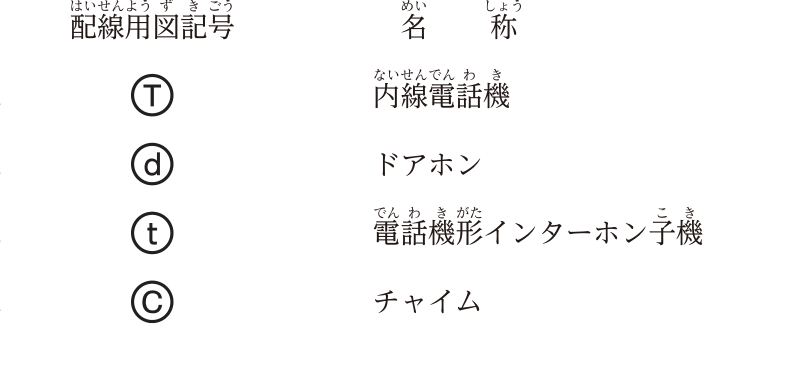

正解：4．図記号：丸の中にC　名称：チャイム

解き方

1. JIS C 0303（構内電気設備の配線用図記号）の通信・情報設備では，内線電話機は丸の中に大文字のT，ドアホンは丸の中にd，電話機形インターホンの子機は丸の中に小文字のtで表す。
2. チャイムは丸の中にCと書く記号ではなく，ベル・ブザーと同じ呼出装置の仲間の記号で表す。よって4が誤りである。
3. インターホン関係は親機・子機で記号が分かれ，丸の中の文字の大文字・小文字で区別するものがあるので，一つずつ確かめる。

選択肢ごとの解説

1. 1．正しい。丸にTは内線電話機である。
2. 2．正しい。丸にdはドアホンである。
3. 3．正しい。丸にtは電話機形インターホン子機である。
4. 4．誤り。丸にCはチャイムの図記号ではない。
