ヒステリシス曲線の比較
これは2級電気工事施工管理技士 第一次検定 令和4年度 後期（2022年11月13日（日）実施） No.2の問題です。論点は「電気理論」（重要度A・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

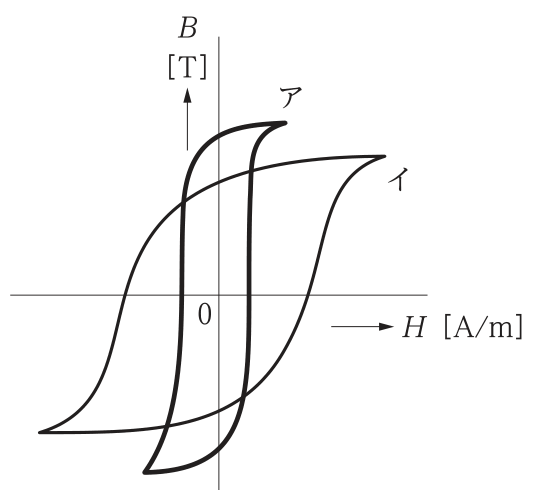

図のア，イは材料の異なる磁性体のヒステリシス曲線を示したものである。両者を比較した記述として，不適当なものはどれか。
ただし，磁性体の形状及び体積並びに交番磁界の周波数は同じとし，B：磁束密度〔T〕，H：磁界の強さ〔A/m〕とする。
解答欄
正解
正解：4．イのほうが，ヒステリシス損は小さい。
解き方
- ヒステリシス曲線の縦軸との交点が残留磁気，横軸との交点が保磁力，ループの面積がヒステリシス損（1サイクル当たり）に比例する。
- アは幅が狭く背が高いので，最大磁束密度と残留磁気が大きく，保磁力が小さい。イは幅が広いので保磁力が大きく，ループの面積が大きいのでヒステリシス損も大きい。よって「イのほうがヒステリシス損は小さい」とする4が不適当。
選択肢ごとの解説
- 1．適当。アのほうが最大磁束密度は大きい。
- 2．適当。アは横軸との交点が原点に近く，保磁力が小さい。
- 3．適当。イは縦軸との交点が低く，残留磁気が小さい。
- 4．不適当。イはループの面積が大きいので，ヒステリシス損は大きい。
引っかけ：ループの面積＝ヒステリシス損。変圧器の鉄心には幅の狭いアのような材料が適する。
