軌道の道床厚

正解

正解：2．b

解き方

1. 道床は，まくらぎの下に敷いた砕石の層で，列車の荷重を路盤に分散させ，排水をよくし，まくらぎの位置を保つ。道床厚は，まくらぎの下面から路盤面までの道床の厚さである。

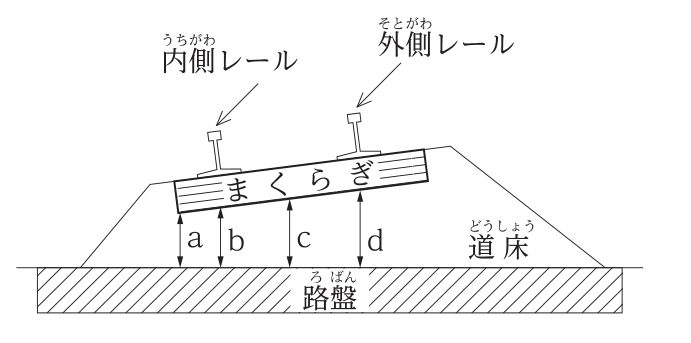

2. 曲線区間ではカントを付けるため外側レールが高く，まくらぎが傾く。道床は内側レールの直下で最も薄くなるので，この位置で道床厚を測って必要な厚さを確保する。図では内側レール直下のbが道床厚を示す。

選択肢ごとの解説

1. 1．不適当。aはまくらぎの端部の厚さで，レール直下ではない。
2. 2．適当。内側レール直下のまくらぎ下面から路盤面までが道床厚である。
3. 3．不適当。cは軌道中心付近の厚さで，道床が最も薄い位置ではない。
4. 4．不適当。dは外側レール直下で，カントにより道床が厚くなる側である。
