磁界中の電流に働く力の向き

正解

正解：1．a

解き方

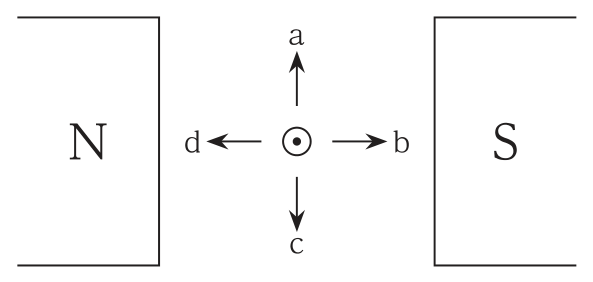

1. 磁界はN極からS極へ向かうので，導体の位置の磁界は右向きである。電流は紙面の裏から表（手前）向きに流れている。
2. フレミングの左手の法則（中指：電流，人差し指：磁界，親指：力）で，中指を手前に，人差し指を右に向けると，親指は上を向く。よって力は上向き（a）となる。
3. 磁力線で考えると，手前向きの電流は反時計回りの磁界をつくり，導体の下側では磁極の磁界と強め合い，上側では弱め合う。磁力線の密な側から疎な側へ押されるので，力は上向きになる。

選択肢ごとの解説

1. 1．正しい。左手の法則により力は上向き（a）に働く。
2. 2．誤り。bは磁界と同じ向きで，力は磁界と直角に働くので磁界の向きにはならない。
3. 3．誤り。cは電流の向きが紙面の表から裏のときの力の向きである。
4. 4．誤り。dは磁界と逆向きで，力は磁界の向きにも逆向きにも働かない。
