電灯設備の配線用図記号（JIS）

正解

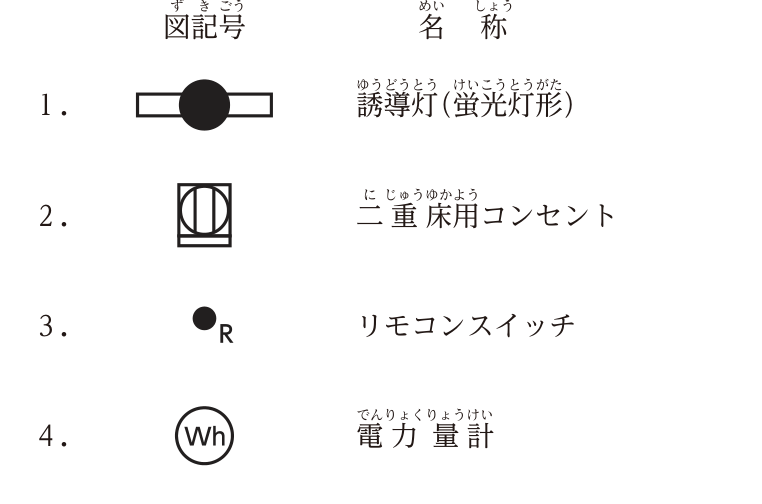

正解：1．図記号：蛍光灯の記号の中央に黒丸　名称：誘導灯（蛍光灯形）

解き方

1. JIS C 0303（構内電気設備の配線用図記号）では，蛍光灯の記号の中央に黒丸（●）を付けたものは非常用照明（蛍光灯形）である。誘導灯（蛍光灯形）は蛍光灯の記号の中央に×印の丸（⊗）を付けて表す。よって1が不適当である。
2. 四角の中に丸と縦線の記号は二重床用コンセント，黒丸に傍記Rはリモコンスイッチ，丸にWhは電力量計である。
3. 非常用照明は建築基準法，誘導灯は消防法に基づく設備で，記号も別に定められている。

選択肢ごとの解説

1. 1．不適当。この記号は非常用照明（蛍光灯形）であり，誘導灯（蛍光灯形）は中央が⊗の記号である。
2. 2．適当。四角の中に縦線の入った丸は二重床用コンセントの記号である。
3. 3．適当。点滅器を表す黒丸に傍記Rを付けたものはリモコンスイッチである。
4. 4．適当。丸にWhは電力量計である。
