土留め支保工の部材

正解

正解：2．ア：腹起し　イ：切梁

解き方

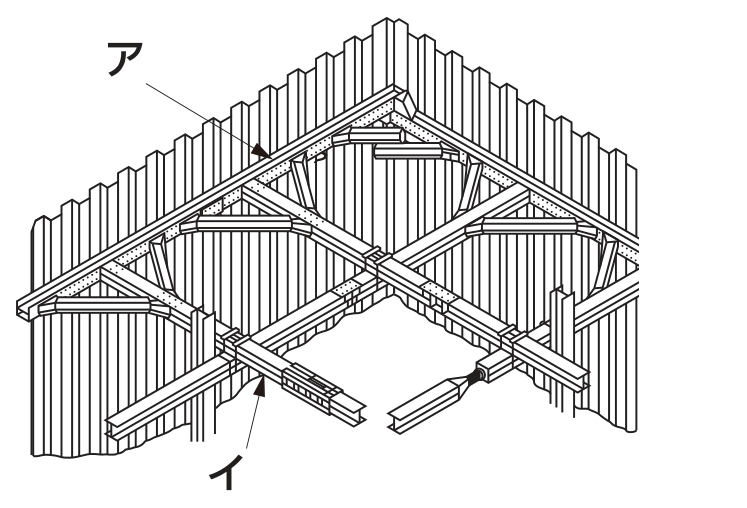

1. 土留め壁（矢板）に沿って水平に取り付け，壁が受ける土圧を受け止める部材が腹起し（ア）である。掘削部を横断して両側の腹起しを突っ張り，土圧に抵抗する部材が切梁（イ）で，図のジャッキは切梁にプレロードをかけるためのものである。
2. 隅角部で腹起しと腹起し（又は切梁）を斜めに結んで補強するのが火打ち梁，切梁の交差部を支え座屈を防ぐため鉛直に立てるのが中間杭である。

選択肢ごとの解説

1. 1．不適当。アは腹起しで正しいが，イは切梁であり，火打ち梁は隅角部の斜めの部材である。
2. 2．適当。アは腹起し，イは切梁である。
3. 3．不適当。アは中間杭ではなく腹起しである。
4. 4．不適当。アは腹起し，イは切梁で，どちらも誤りである。
