高圧受電設備の受電設備容量
これは2級電気工事施工管理技士 第一次検定 令和3年度 後期（2021年11月14日（日）実施） No.24の問題です。論点は「受変電設備」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

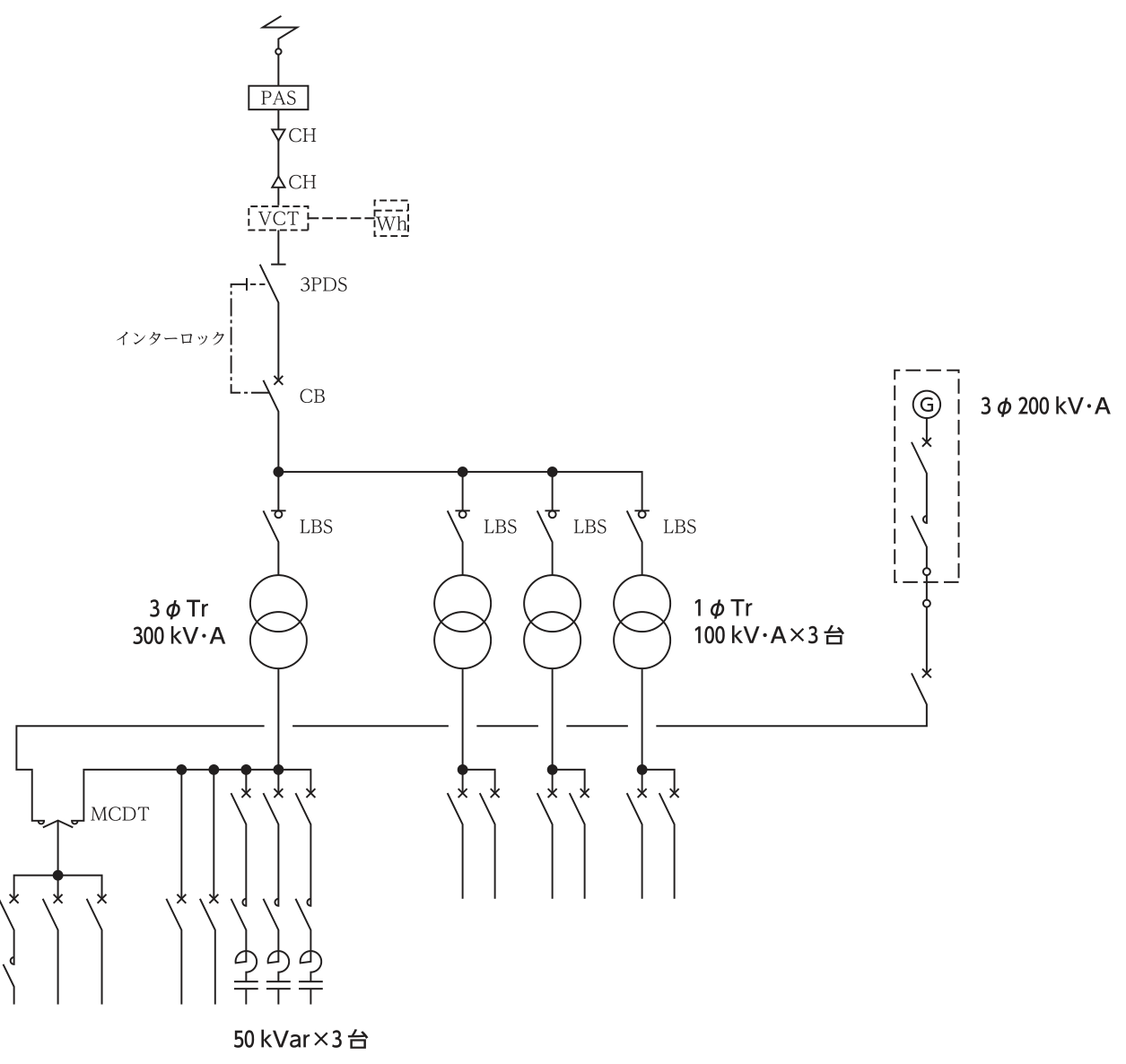

次の図に示す高圧受電設備の受電設備容量として，「高圧受電設備規程」上，適当なものはどれか。
解答欄
正解
正解：2．600kV・A
解き方
- 高圧受電設備規程では，受電設備容量は受電電圧で使用する変圧器・高圧電動機などの定格容量（kV・A）の合計とされ，高圧進相コンデンサは含めない。
- この図では変圧器 300＋100×3 ＝ 600kV・A。低圧側の発電機（200kV・A）や低圧進相コンデンサは受電設備容量に含めない。
選択肢ごとの解説
- 1．不適当。450kV・Aは変圧器の容量の合計と合わない。
- 2．適当。変圧器の合計 300＋100×3 ＝ 600kV・Aである。
- 3．不適当。800kV・Aは低圧側の発電機200kV・Aを加えた誤りである。
- 4．不適当。950kV・Aはコンデンサや発電機まで加えた誤りである。
引っかけ：受電設備容量は「受電電圧で使う変圧器・高圧電動機」の合計。発電機・コンデンサは入れない。
