電話・情報設備の配線用図記号（JIS）

正解

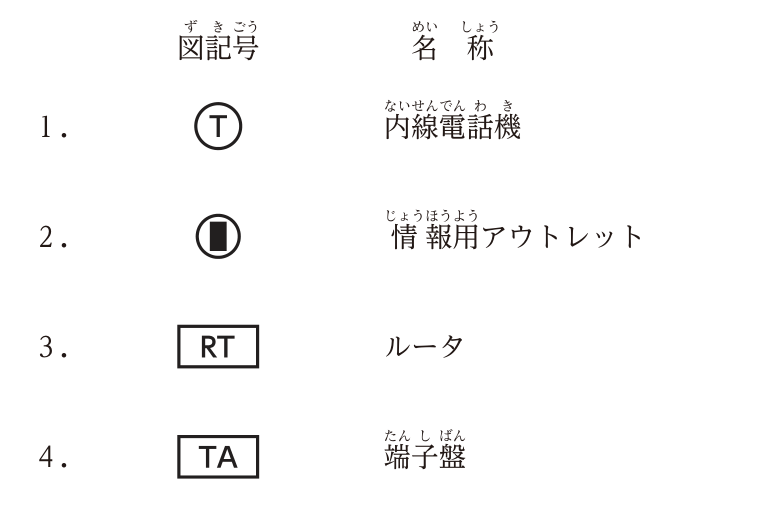

正解：4．図記号：四角の中にTA　名称：端子盤

解き方

1. JIS C 0303（構内電気設備の配線用図記号）の電話・情報設備では，内線電話機は丸の中にT，情報用アウトレット（LANのコンセントにあたる差込口）は丸の中に黒い長方形，ルータは四角の中にRTで表す。
2. 端子盤は，配電盤・分電盤と同じく長方形を用いた盤類の記号で表し，四角の中にTAと書く記号ではない。よって4が誤りである。
3. 図記号の問題は，丸（機器・アウトレット）か四角（装置・盤）か，中の文字が何の略かで見分ける。

選択肢ごとの解説

1. 1．正しい。丸にTは内線電話機である。
2. 2．正しい。丸の中に黒い長方形は情報用アウトレットである。
3. 3．正しい。四角にRTはルータ（RouTer）である。
4. 4．誤り。端子盤は長方形を用いた盤類の記号で表し，四角にTAの記号は端子盤ではない。
