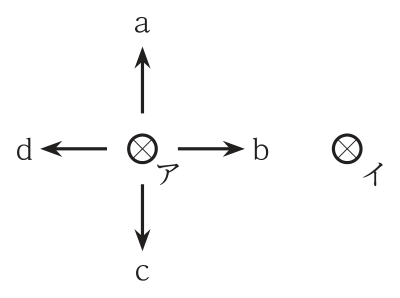

平行導体に働く電磁力の向き

正解

正解：2．b

解き方

1. 平行な2本の導体に同じ向きの電流が流れると互いに引き合う力（吸引力）が働き，逆向きなら反発力が働く。
2. 仕組みで確かめると，イの電流（表から裏）がアの位置につくる磁界は，右ねじの法則により紙面上で上向き（aの向き）になる。アの電流（表から裏）とこの磁界にフレミングの左手の法則を当てはめると，力はイに向かう右向きになる。
3. したがって導体アに働く力はbの向きである。イにも同じ大きさでアに向かう力が働く。

選択肢ごとの解説

1. 1．誤り。aはイの電流がアの位置につくる磁界の向きで，力の向きではない。
2. 2．正しい。同じ向きの電流どうしは引き合うので，アにはイに向かう右向き（b）の力が働く。
3. 3．誤り。cは導体を結ぶ線に直角な向きで，平行導体間の電磁力はこの向きには働かない。
4. 4．誤り。dはイから遠ざかる向きで，電流が逆向きのときの反発力の向きである。
