自動火災報知設備の図記号（煙感知器）

正解

正解：2．定温式スポット型感知器 ― 図の2の記号

解き方

1. JIS C 0303では，正方形の中にSを書いた記号は煙感知器を表す。定温式スポット型感知器は半円形の記号である。
2. よって選択肢2が誤りである。
3. 自動火災報知設備の図記号では，熱感知器（差動式・定温式）は半円形を基本とした記号，煙感知器は正方形を基本とした記号で表して区別する。

選択肢ごとの解説

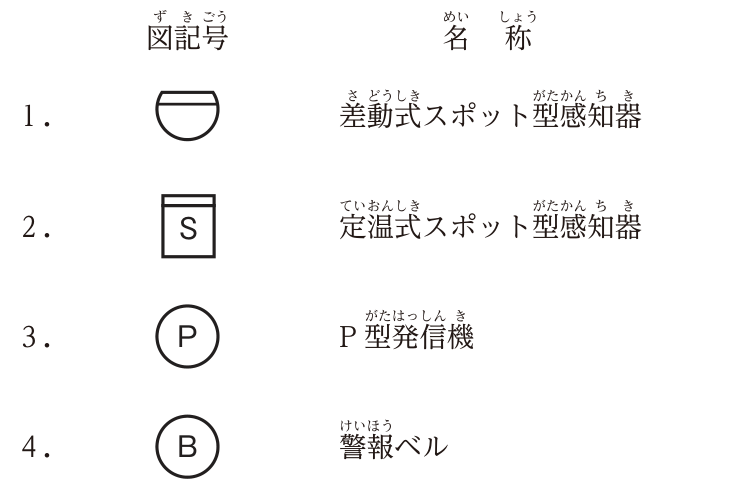

1. 1．正しい。差動式スポット型感知器の図記号で，熱感知器は半円形を基本とする。
2. 2．誤り。正方形の中にSを書いた記号は煙感知器であり，定温式スポット型感知器は半円形を基本とする記号である。
3. 3．正しい。円の中にPを書いた記号はP型発信機である。
4. 4．正しい。円の中にBを書いた記号は警報ベルである。
