管理図

正解

正解：4．管理図

解き方

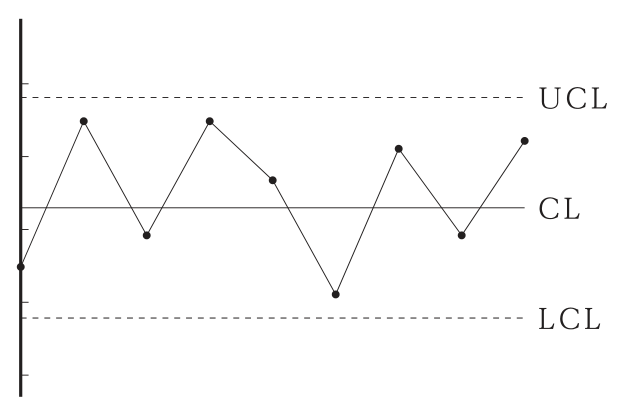

1. 中心線（CL）と上方・下方管理限界線（UCL・LCL）を引き，データを時系列に打点した図は管理図である。
2. よって選択肢4が適当である。
3. 管理図は工程が安定な状態にあるかを判断するために用いる。点が管理限界線の外に出たり，中心線の片側に連続して並ぶ（連），上昇・下降を続ける（傾向）などのくせが現れたりしたら，異常な原因があると判断して調べる。

選択肢ごとの解説

1. 1．不適当。ヒストグラムは測定値の度数分布を柱状図で表したもので，時間的な変化は分からない。
2. 2．不適当。ダイヤグラムは列車の運行図表などで，品質管理の図ではない。
3. 3．不適当。パレート図は不良項目を多い順に並べた図である。
4. 4．適当。管理限界線のある折れ線の図は管理図である。
