指示電気計器の記号

正解

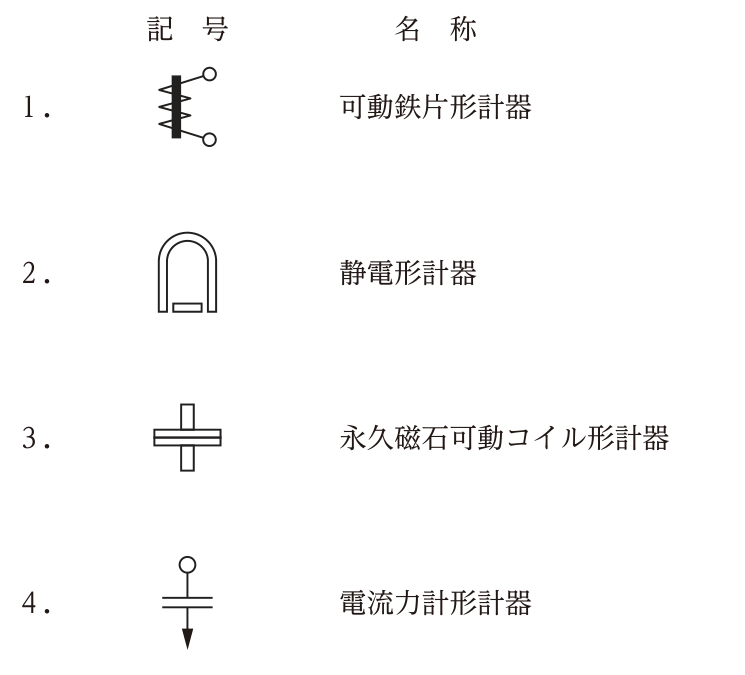

正解：1．可動鉄片形計器 ― 図の1の記号

解き方

1. JIS C 1102（直動式指示電気計器）の記号では，コイルの中に鉄片を置いた形が可動鉄片形，馬てい形の永久磁石の中に可動コイルを置いた形が永久磁石可動コイル形，固定コイルと可動コイルを十字に組み合わせた形が電流力計形，2枚の電極板の形が静電形を表す。
2. 図の2は永久磁石可動コイル形，図の3は電流力計形，図の4は静電形の記号なので，正しい組合せは選択肢1である。

選択肢ごとの解説

1. 1．適当。コイルと鉄片の記号は可動鉄片形計器である。
2. 2．不適当。馬てい形磁石の記号は永久磁石可動コイル形計器である。
3. 3．不適当。十字に組み合わせたコイルの記号は電流力計形計器である。
4. 4．不適当。電極板の記号は静電形計器である。
