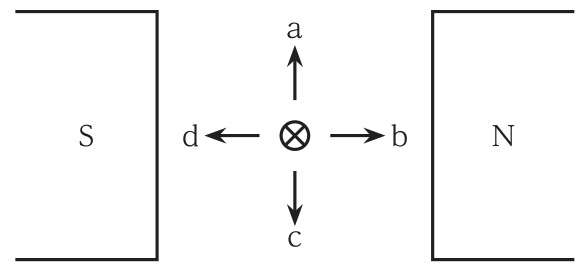

磁界中の電流に働く力（電流が紙面の裏向き）

正解

正解：1．a

解き方

1. 磁界の向きはN極からS極へ向かうので，図では右から左である。
2. フレミングの左手の法則で，中指を電流（紙面の奥向き），人差し指を磁界（左向き）に合わせると，親指（力）は上向きになる。よって，力の方向はa（選択肢1）である。
3. 左手の中指・人差し指・親指を互いに直角に開き，中指を電流，人差し指を磁界，親指を力の向きに対応させる（電・磁・力）。電流の向きが逆になると力も逆向きになる。

選択肢ごとの解説

1. 1．正しい。フレミングの左手の法則により，力は上向き（a）に働く。
2. 2．誤り。電磁力は磁界と電流の両方に直角に働くので，磁界と平行な向きには働かない。
3. 3．誤り。下向きは電流が紙面の手前向きの場合の力の向きである。
4. 4．誤り。左向きは磁界の向きそのものである。
