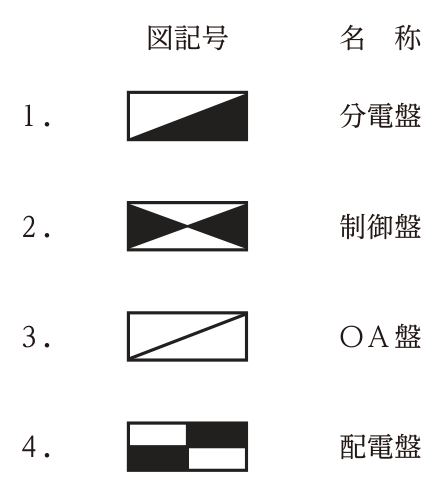

盤類の配線用図記号

正解

正解：4．配電盤 ― 図の4の記号

解き方

1. JIS C 0303では，配電盤は長方形に2本の対角線を引いた記号（塗りつぶしなし）で表す。市松模様に塗り分けた記号は警報盤である。
2. よって選択肢4が誤りである。
3. 盤類の図記号は長方形を基本形とし，その中の塗りつぶし方や線の引き方で種類を区別する。施工図では，記号の近くに盤の名称や番号を併記することが多い。

選択肢ごとの解説

1. 1．正しい。分電盤の図記号で，照明やコンセントなどの分岐回路を収める盤である。
2. 2．正しい。制御盤の図記号で，電動機などの制御機器を収める盤である。
3. 3．正しい。OA盤の図記号である。
4. 4．誤り。市松模様に塗り分けた記号は警報盤であり，配電盤ではない。
