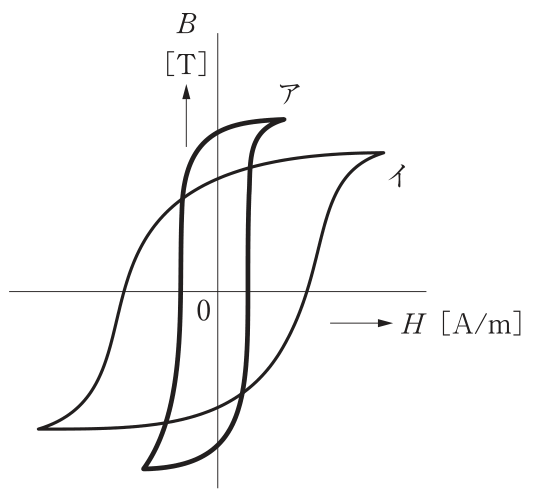

ヒステリシス曲線の比較

正解

正解：1．アのほうが，保磁力は大きい。

解き方

1. 保磁力は曲線が横軸（H軸）と交わる点の値，残留磁気は縦軸（B軸）と交わる点の値，ヒステリシス損は曲線で囲まれた面積に比例する。
2. アは横幅が狭いので保磁力はイより小さい。よって「アのほうが保磁力は大きい」とした選択肢1が不適当である。
3. 残留磁気と保磁力がともに大きい材料は永久磁石に適し，曲線の面積が小さい材料は鉄損が少ないので変圧器などの鉄心に適する。

選択肢ごとの解説

1. 1．不適当。アは横軸との交点が原点に近く，保磁力はイより小さい。
2. 2．適当。イの曲線の頂点はアより低く，最大磁束密度は小さい。
3. 3．適当。アは縦軸との交点が高く，残留磁気が大きい。
4. 4．適当。イは囲む面積が大きく，ヒステリシス損が大きい。
