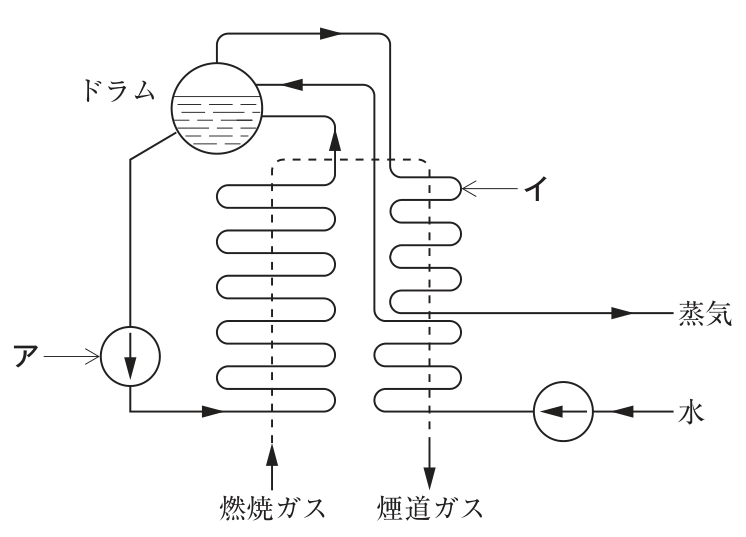

強制循環ボイラの構成

正解

正解：3．ア：循環ポンプ　イ：過熱器

解き方

1. アはドラムと蒸発管の間でボイラ水を強制的に循環させるポンプで，循環ポンプである。給水ポンプは右端の「水」を送り込むポンプである。
2. イはドラムで分離した飽和蒸気をさらに加熱してタービンへ送る管群で，過熱器である。給水を排ガスで予熱する節炭器は右側の下部の管群である。よって選択肢3が適当である。

選択肢ごとの解説

1. 1．不適当。イの過熱器は正しいが，アはボイラ水を循環させる循環ポンプである。
2. 2．不適当。アは給水ポンプではなく循環ポンプ，イは節炭器ではなく過熱器である。
3. 3．適当。アは循環ポンプ，イは過熱器である。
4. 4．不適当。アの循環ポンプは正しいが，イはドラムからの蒸気を通す過熱器である。
